Зерновая смесь по длине частиц разделяется на рабочих органах с ячеистой поверхностью. Этот технологический прием очистки зерна называется триерованием, а рабочий орган – триером.

Триер в переводе с французского – «отборщик сортировщик». Впервые триер появился более 100 лет назад и, пройдя длинный путь развития, стал незаменимой зерноочистительной машиной.

Триер, как правило, состоит из двух цилиндров расположенных один над другим. Верхний цилиндр для выделения коротких примесей называется кукольный, или куколеотборник (по названию сорного растения – куколя обыкновенного), нижний для выделения длинных примесей – овсюжный, или овсюгоотборник. Так устроены машины марки СМ-4, К 236 А, К 236 А01, К 236 А 04.

ЗАВ - 20 состоит из решетного стана и двух цилиндров, только цилиндры стоят наоборот верхний - овсюжный, нижний - кукольный.
Петкус Гигант состоит из решетного стана и двух цилиндров, только цилиндры расположены горизонтально.

Внутреннее устройство цилиндров:
На внутренней поверхности цилиндров выдавлены шестигранные карманообразные углубления - ячейки.
Внутри цилиндра расположен лоток, имеющий U - образную форму и его можно наклонять влево - вправо. На дне лотка установлен шнек для вывода массы.

Принцип работы триера
Зерновая смесь поступает во вращающийся цилиндр триера, где короткие частицы, длина которых меньше диаметра ячеек (мелкие сорняки, дроблёная пшеница, частички земли), западают в них и увлекаются вверх. Частицы, достигая определенного угла поворота цилиндра, выпадают из ячеек в расположенный внутри цилиндра специальный неподвижный лоток и выводятся из цилиндра триера.

Совершенно иначе происходит очистка зерна на триере от длинных частиц (овсюг, овёс, остатки соломы и части колоса). Они, в силу своих линейных размеров, не умещаются в ячейки, скользят по внутренней поверхности цилиндра триера, и т. к. ось его слегка наклонена (на 1–20), длинные частицы продвигаются в направлении наклона и выводятся из машины.

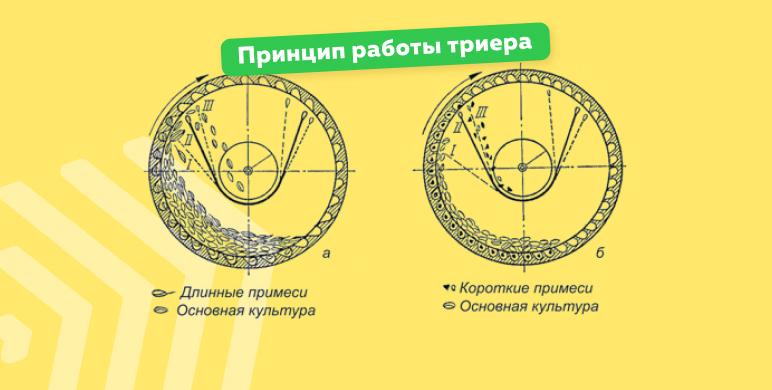

На рисунке показано разделение зерна и примесей на триерной (ячеистой) поверхности: а – для удаления длинных примесей; б – коротких примесей.

Пример работы СМ-4
На СМ -4 пшеница поступает в верхний, кукольный цилиндр. В одну ячейку цилиндра попало семя сорняка, допустим просо дикое. В другую ячейку – пшеница. В третью ячейку – овсюг. Триерный цилиндр вращается и начинает поднимать и просо, и пшеницу, и овсюг всё выше и выше. Первым из ячейки выпадет овсюг, ведь он длинный, а ячейка-то маленькая. Чуть выше, на 10-15 см, поднимется пшеница и тоже выпадет. А ещё выше, чуть ли не в вертикальном положении выпадет просо. А мы к месту этого падения подведём край нашего лотка со шнеком. И просо упадёт в лоток. Сюда же упадёт и дроблёнка, и мелкие кусочки земли. Шнек выгонит всю эту мелочь в отходы.

Что же получилось? А получилось отделение короткой примеси от более длинного зернового материала. Мы избавились ТОЛЬКО от короткой примеси, т.е. части 3-ей, но в нашем зерне есть ещё и часть 1-я и 2-я, т.е. пшеница вперемешку с овсюгом.

Этот зерновой материал по низу триерного цилиндра прошёл до конца и направился в нижний, овсюжный цилиндр. Здесь ячейки крупные. В одну ячейку попала пшеница, а в другую ячейку наш овсюг. Триерный цилиндр вращается и поднимает их всё выше и выше. Первым опять выпадает овсюг. Ячейка хотя и глубокая, но овсюг всё же, длиннее ячейки, поэтому он и выпал. А пшеница короче, она лежит в ячейке глубоко и выпадет позже, поднявшись на 15-20 см выше. Вот тут-то мы и поймаем её, если подведём лоток со шнеком к месту падения.

Что же опять произошло? А произошло отделение длинной примеси (овсюга) от пшеницы. Овсюг пройдёт низом триерного цилиндра и уйдёт в отходы, а чистая пшеница, которая попала в лоток, с помощью шнека будет выведена из триера.
Вот и всё. Одним словом триер разделяет зерно и примеси по их длине, основываясь на разной высоте подъёма и времени выпадения из ячеек овсюга, пшеницы, проса и им подобным (рисунок).

Недостатки триера
Сложно подобрать размер ячеек, оптимальное положение лотка триера и степень загрузки зерновой смесью. Считается, что работа триера достаточно эффективна, если он выделяет не менее 80 % куколя и других коротких примесей и не менее 70 % овса, ячменя и других длинных примесей. В противном случае для данной партии зерна заново подбираются размеры ячей и заново ведется настройка режима работы триера.

Триер нужно каждый раз перенастраивать при работе с сухим и влажным зерном. Если мы настройку произвели на сухом зерне, а с поля пришло зерно влажное, то сыпучесть зерна уменьшилась, триерный цилиндр его НЕ поднял на нужную высоту, мелкие сорняки в лоток НЕ попали, и ушли в чистое зерно. То же самое произошло и с нижним, овсюжным цилиндром. Сыпучесть уменьшилась, триерный цилиндр не смог поднять на нужную высоту зерновую массу, она прошла по днищу цилиндра и ушла в отходы. Зерно в этом случае не имеет овсюга (длинных примесей) совершенно, но отходы слишком много содержат доброго зерна.

Наполняемость триера должна быть строго определённая. К перегрузке зерном особенно чувствителен овсюгоотборочный цилиндр. При излишнем поступлении зерна он не успевает поднять и переместить всю массу зерна (пшеницу, ячмень, рожь и т. д.) в желоб, в связи с чем часть зерна сходит с ячеистой поверхности цилиндра вместе с длинными примесями. Вместе с тем полупустой способен забрасывать длинную примесь в чистое зерно.

При работе триера на дне вращающегося барабана образуется слой зерна, средняя часть которого не попадает в ячейки триера и не сортируется. Для решения этой проблемы в барабанах современных триеров ставят встряхивающие щиты, которые посылают короткие зерна при проходе через барабан обратно к ячейкам триера, что повышает эффект сортировки.

Подбор величины ячеек

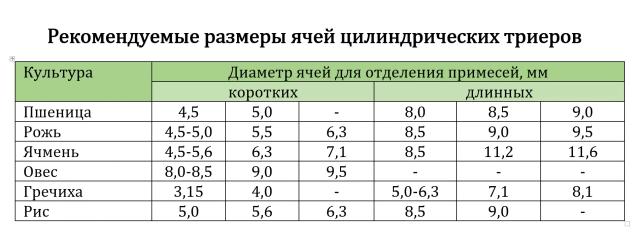

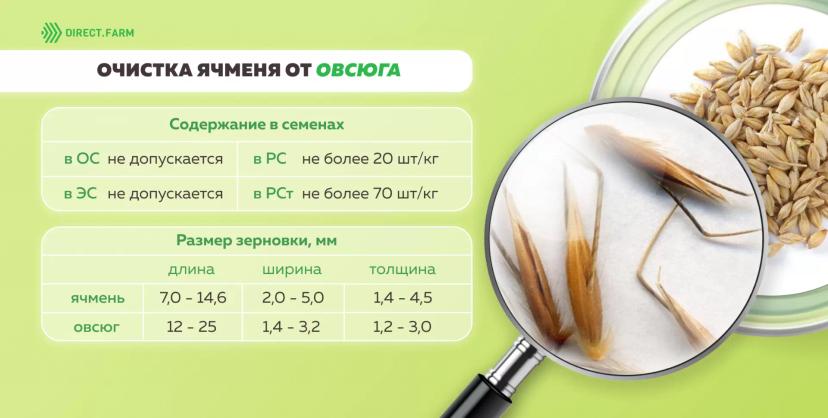

Так как ни в каких таблицах невозможно охватить все разнообразие видов сортируемого материала (одну из них мы прикрепили👇), то для выбора размеров ячейки для обрабатываемого материала необходимо пользоваться следующим правилом:

Цилиндр короткого зерна (кукольный):
Диаметр ячейки: 0,8-0,9 кратное средней длины зерна для тяжелого и легкотекучего основного материала (например: семена зерновых)

0,95-1,0 - кратное средней длины зерна для легкого и труднотекучего основного материала (например: семена трав).

При отборе короткого зерна рекомендуется после нахождения теоретического размера ячейки выбрать из двух соседних значений более высокое (например: если 0,8-кратная длина зерна равна = 5,9 мм, то лучше применять 6,3 мм, чем 5,6 мм) и возможно увеличенную потерю зерна предотвратить поднятием кромки лотка.

Благодаря этому процессы разделения и наслоения в цилиндре могут оптимально регулироваться и гарантируют наивысшее качество сортировки.

Цилиндр длинного зерна (овсюжный):
Диаметр ячейки: 1,1-1,2 - кратное максимальной длины зерна для тяжелого и легкотекучего основного материала, 1,3-1,4- кратное максимальной длины зерна для легкого и труднотекучего основного материала.

При выборе ячейки длинного зерна играет роль только проблема разделения. Выбор меньшей ячейки увеличивает эффект отделения и потерю зерна, выбор большей ячейки уменьшает эффект отделения и потерю зерна. Компенсация путем регулировки высоты кромки лотка.

Качественную очистку зерна на триерах можно обеспечить путем правильного выбора оптимальной скорости их вращения. В зависимости от культуры частота вращения триерных цилиндров устанавливается в 30–45 об/мин.

Триер регулируется на определённую производительность
Если вы его отрегулировали и результаты вам нравятся (вы сами сделали анализ, разобрав 1 кг. зерна), то добавьте подачу. Увеличение подачи зерна приведёт к ухудшению качества. Подождите минут 5-7, пока триерные цилиндры не наполнятся, и не будут работать устойчиво.

Теперь делаем анализ. Видим, что всё испортили. Это от того, что при увеличении подачи подъём зерновой массы в триерном цилиндре стал выше. Кукольный погнал много доброго зерна в отходы, вместе с карлыком, а овсюжный стал оставлять овсюг в зерне. Отводим рабочую кромку лотка и кукольного и овсюжного цилиндра ВПРАВО, т.е. по стрелке вращения. Опять ждём 5-7 мин.

Снова делаем анализ. Зерно стало чище, а отходы лучше. Добавляем ещё подачу. Ждём 5-7 мин. Анализируем. Опять всё испортили!!! Снова отводим рабочую кромку лотка вправо по стрелке. Снова ждём 5-7 мин. Делаем анализ. И так несколько раз…. Вдруг видим, что качество не улучшилось, а отходы содержат много доброго зерна. Всё!!! Стоп!!! Триер на пределе своих возможностей!!! Чуток УБАВЬТЕ подачу. Подождите 5-7 мин.

Проанализируйте зерно. Стало лучше – больше ничего не трогайте. Это предел возможностей! Если плохое качество не изменилось, то ещё убавьте чуток. И опять проанализируйте. Качество улучшилось!!! Теперь запомните, зарисуйте, отметьте мелом такую подачу зерна.

Всё чистое зерно, которое вы получили, пока регулировали триер, верните снова на повторную очистку, в бурт или завальную яму. Если вы этого не сделаете, то часть ваших семян в складе будут более сорными. Пока вы будете чистить уже чищенное, анализ делать не надо. Зерно будет очень приличного качества. Анализировать надо начинать, когда снова пойдёт не очищенное.

Количество таких анализов и увеличений подачи иногда достигает десятка.

💥Больше статей по семеноводству на аккаунте Реестр сортов.

Источник:
1. www.fermer.ru
2. Пилипюк В. Технология хранения зерна и семян
