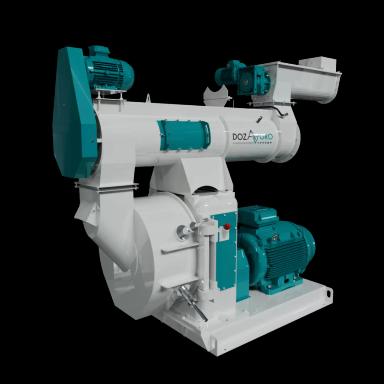

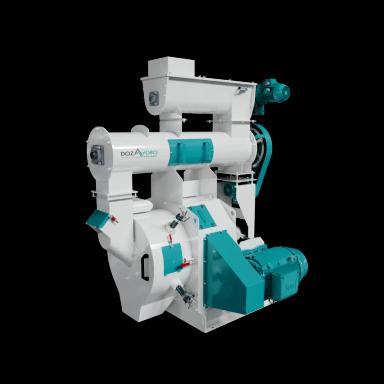

Редукторные пресс-грануляторы для комбикорма Пресс-грануляторы ДГ предназначены для получения гранулированных кормов для сельскохозяйственных животных, птиц, рыб. Крутящий момент редуктора передается на главный вал. Редуктор обеспечивает стабильный режим работы, удобство и простота в эксплуатации и обслуживании. Пресс-гранулятор ДГ-5 Производительность:до 4,9 т/ч Число оборотов матрицы:330 об/мин Мощность:57,95 кВт Диаметр матрицы:350 мм Габаритные размеры:2140х1130х2250 мм Масса:2600 кг Пресс-гранулятор ДГ-6 Производительность:до 6 т/ч Число оборотов матрицы:330 об/мин Мощность:77,95 кВт Диаметр матрицы:350 мм Габаритные размеры:2140х1130х2250 мм Масса:2730 кг Пресс-гранулятор ДГ-7 Производительность:до 8,4 т/ч Число оборотов матрицы:300 об/мин Мощность:92,95 кВт Диаметр матрицы:400 мм Габаритные размеры:2141х952х2376 мм Масса:2440 кг Пресс-гранулятор ДГ-9 Производительность:до 10 т/ч Число оборотов матрицы:300 об/мин Мощность:117 кВт Диаметр матрицы:420 мм Габаритные размеры:2519х1188х2370 мм Масса:2660 кг Пресс-гранулятор ДГ-9Н Производительность:до 10 т/ч Число оборотов матрицы:300 об/мин Мощность:117 кВт Диаметр матрицы:420 мм Габаритные размеры:3103х1189х2416 мм Масса:4630 кг Пресс-гранулятор ДГ-10Н Производительность:до 10 т/ч Мощность:141,7 кВт Габаритные размеры:3550х1400х2950 мм Масса:4630 кг Пресс-гранулятор ДГ-15Н Производительность:до 17 т/ч Мощность:197,5 кВт Диаметр матрицы:580 мм Габаритные размеры:3400х1300х2561 мм Масса:5500 кг Пресс-гранулятор ДГ-15Н с авто-смазкой пресс-вальцов Производительность:до 17 т/ч Мощность:197,5 кВт Пресс-гранулятор ДГ-20Н Производительность:до 20 т/ч Число оборотов матрицы:218 об/мин Мощность:233,2 кВт Диаметр матрицы:673 мм Габаритные размеры:3979х1896х2970 мм Масса:11000 кг Пресс-гранулятор ОГМ-6-90 Производительность:до 5,1 т/ч Число оборотов матрицы:150 об/мин Мощность:92,95 кВт Диаметр матрицы:480 мм Мощность двигателя дозатора:0,75 Мощность двигателя смесителя:2,2 Мощность основного двигателя:90 Ширина рабочей поверхности матрицы:118 Тип:редукторный двухступенчатый Тип привода:электропривод Габаритные размеры:2300х1100х2340 мм Масса:2675 кг Пресс-гранулятор ОГМ-6-110 Производительность:до 5,5 т/ч Число оборотов матрицы:150 об/мин Мощность:112,95 кВт Диаметр матрицы:480 мм Мощность двигателя дозатора:0,75 Мощность двигателя смесителя:2,2 Мощность основного двигателя:110 Ширина рабочей поверхности матрицы:118 Тип:редукторный двухступенчатый Тип привода:электропривод Габаритные размеры:2300х1100х2340 мм Масса:2780 кг Применение Пресс-грануляторы ДГ предназначены для получения гранулированных кормов для сельскохозяйственных животных, птиц, рыб. Процесс гранулирования предназначен для предания веществу улучшенных технологических свойств, предотвращения спекания (слипания) и увеличения сыпучести, для обеспечения возможности использования материала мелкими порциями, для облегчения погрузки, транспортировки и хранения. Эксплуатационное назначение: - кормоприготовительные, комбикормовые заводы; - сельскохозяйственные предприятия с животноводческим профилем; - работа в составе линий гранулирования; - переработка крупяного, масличного производства. Преимущества Крутящий момент редуктора передается на главный вал. Редуктор обеспечивает стабильный режим работы, удобство и простота в эксплуатации и обслуживании.

Клиноременные пресс-грануляторы для комбикорма Клиноременные грануляторы производят из растительной массы гранулы комбикорма для сельскохозяйственных животных. Это улучшает технологические свойства корма, предотвращает его спекание (слипание) и увеличивает сыпучесть. Гранулы можно использовать мелкими порциями для погрузки, транспортировки и хранения. Гранулированные корма используются как полнорационные смеси, так и в качестве добавки к основному рациону питания для восполнения недостающих элементов. Пресс-гранулятор для комбикорма ДГ-0,9В Производительность:до 0,8 т/ч Число оборотов матрицы:300 об/мин Мощность:20,35 кВт Диаметр матрицы:250 мм Габаритные размеры:1300х650х1675 мм Масса:500 кг Пресс-гранулятор для комбикорма ДГ-1В Производительность:до 1 т/ч Число оборотов матрицы:325 об/мин Мощность:25,3 кВт Диаметр матрицы:250 мм Габаритные размеры:1500х750х2045 мм Масса:700 кг Пресс-гранулятор для комбикорма ДГ-3ВУ Производительность:до 3 т/ч Число оборотов матрицы:325 об/мин Мощность:40,3 кВт Диаметр матрицы:320 мм Габаритные размеры:1700х1290х2100 мм Масса:1800 кг Пресс-гранулятор для комбикорма ДГ-4В Производительность:до 4 т/ч Число оборотов матрицы:300 об/мин Мощность:48,3 кВт Диаметр матрицы:320 мм Габаритные размеры:1700х1290х2100 мм Масса:1800 кг Пресс-гранулятор для комбикорма ДГ-5В Производительность:до 5 т/ч Число оборотов матрицы:325 об/мин Мощность:63,3 кВт Диаметр матрицы:350 мм Габаритные размеры:1865х1785х2125 мм Масса:2050 кг Пресс-гранулятор для комбикорма ДГ-6В Производительность:до 8 т/ч Число оборотов матрицы:325 об/мин Мощность:78,5 кВт Диаметр матрицы:320 мм Габаритные размеры:1851х1785х2141 мм Масса:2111 кг Пресс-гранулятор для комбикорма ДГ-7В Производительность:до 8 т/ч Число оборотов матрицы:296 об/мин Мощность:95,5 кВт Диаметр матрицы:320 мм Габаритные размеры:2500х2450х2500 мм Масса:3000 кг Пресс-гранулятор для комбикорма ДГ-9В Производительность:до 10 т/ч Число оборотов матрицы:296 об/мин Мощность:115,5 кВт Диаметр матрицы:400 мм Габаритные размеры:2500х2550х2500 мм Масса:3200 кг Пресс-гранулятор для комбикорма ДГ-10В Производительность:до 12 т/ч Число оборотов матрицы:290 об/мин Мощность:157 кВт Диаметр матрицы:320 мм Габаритные размеры:3400х2900х2700 мм Масса:4500 кг Преимущества • Высокая энергоэффективность и надёжность конструкции. • Простота обслуживания и низкие эксплуатационные издержки.

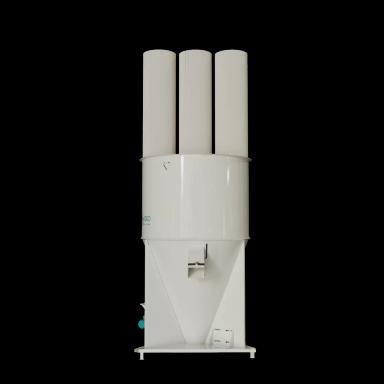

Смесители вертикальные с ручным вводом добавок Смеситель предназначен для смешивания компонентов комбикормов, премиксов и различных добавок, находящихся в сухом состоянии с целью получения однородной смеси. Смеситель позволяет изготовить сбалансированный комбикорм путем смешивания продукта шнеком, для животных и птиц сельскохозяйственного назначения по собственной рецептуре. Вертикальный шнековый смеситель ССК-2,3-Ф Полный объем:2,45 м3 Частота вращения шнека:320 об/мин Мощность:2,2 кВт Объем рабочий:1,9 м3 Однородность смешивания:85-95 % Рабочая вместимость смесителя :0,86 т Диаметр патрубка пневматической загрузки:100 мм Продолжительность смешивания:15 мин Продолжительность выгрузки:15 мин Масса:330 кг Вертикальный шнековый смеситель ССК-3,7-Ф Полный объем:3,9 м3 Частота вращения шнека:320 об/мин Мощность:3 кВт Объем рабочий:3 м3 Однородность смешивания:85-95 % Рабочая вместимость смесителя :1,35 т Диаметр патрубка пневматической загрузки:123 мм Продолжительность смешивания:15 мин Продолжительность выгрузки:15 мин Масса:431 кг Вертикальный шнековый смеситель ССК-5-Ф Полный объем:5 м3 Частота вращения шнека:250 об/мин Мощность:5,5 кВт Объем рабочий:4,4 м3 Однородность смешивания:85-95 % Рабочая вместимость смесителя :1,98 т Диаметр патрубка пневматической загрузки:123 мм Продолжительность смешивания:15 мин Продолжительность выгрузки:15 мин Масса:466 кг Применение Смеситель предназначен для смешивания компонентов комбикормов, премиксов и различных добавок, находящихся в сухом состоянии с целью получения однородной смеси. Смеситель позволяет изготовить комбикорм путем смешивания продукта шнеком, для животных и птиц сельскохозяйственного назначения по собственной рецептуре. Смеситель обладает высокой скоростью смешивания, а также однородностью смешивания 85-95%. Благодаря системе аспирации, в виде мешка, исключается запыленность помещения. Смеситель может устанавливаться на электронное весо-дозирующие устройство (ЭВ-ДУ) (в комплект не входит). Установка на ЭВДУ-КПК позволяет наиболее точно дозировать компоненты комбикорма, формирующегося в смесителе. Дозировка производится по предварительно занесенному в память устройства рецепту (в память устройства могут быть записаны до 9 рецептов, в каждом из которых может быть до 10 компонентов). Оборудовано световой и звуковой индикацией. Пример комплектации 1. ССК-5-Ф в сборе. 2. Мешки аспирации (5шт) 3. Хомут для мешков аспирации (5шт) 4. Мешок выгрузной 5. Хомут 6. Стойка аспирации 7. ЗИП: o Втулка полиамидная (3шт) o Ремень 1800 В(Б) (2шт) 8. Документация: руководство по эксплуатации ССК-5-Ф.

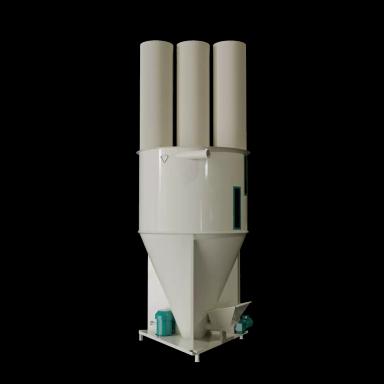

Смесители вертикальные с электроприводом ввода добавок Смеситель предназначен для смешивания компонентов комбикормов, премиксов и различных добавок, находящихся в сухом состоянии с целью получения однородной смеси. Смеситель позволяет изготовить сбалансированный комбикорм путем смешивания продукта шнеком, для животных и птиц сельскохозяйственного назначения по собственной рецептуре. Вертикальный шнековый смеситель ССК-2,3 Полный объем:2,45 м3 Частота вращения шнека:320 об/мин Мощность:2,45 кВт Объем рабочий:1,9 м3 Однородность смешивания:85-95 % Рабочая вместимость смесителя :0,86 т Диаметр патрубка пневматической загрузки:100 мм Продолжительность смешивания:15 мин Продолжительность выгрузки:15 мин Масса:330 кг Вертикальный шнековый смеситель ССК-3,7 Полный объем:3,9 м3 Частота вращения шнека:320 об/мин Мощность:3,25 кВт Объем рабочий:3 м3 Однородность смешивания:85-95 % Рабочая вместимость смесителя :1,35 т Диаметр патрубка пневматической загрузки:123 мм Продолжительность смешивания:15 мин Продолжительность выгрузки:15 мин Масса:435 кг Вертикальный шнековый смеситель ССК-5 Полный объем:5 м3 Частота вращения шнека:250 об/мин Мощность:5,87 кВт Объем рабочий:4,4 м3 Однородность смешивания:85-95 % Рабочая вместимость смесителя :1,98 т Диаметр патрубка пневматической загрузки:123 мм Продолжительность смешивания:15 мин Продолжительность выгрузки:15 мин Масса:630 кг Применение Смеситель предназначен для смешивания компонентов комбикормов, премиксов и различных добавок, находящихся в сухом состоянии с целью получения однородной смеси. Смеситель позволяет изготовить сбалансированный комбикорм путем смешивания продукта шнеком, для животных и птиц сельскохозяйственного назначения по собственной рецептуре. Смеситель обладает высокой скоростью смешивания, а так же однородностью смешивания 85-95 %. Благодаря системе аспирации, в виде мешка, исключается запыленность помещения. Смеситель может устанавливаться на электронное весо-дозирующие Устройство ЭВДУ-КПК (в комплект не входит), комплектуемое тремя тензо-датчиками. Установка на электронное весо-дозирующее устройство позволяет точно дозировать компоненты комбикорма, формирующегося в смесителе. Дозировка при установке на ЭВДУ-КПК производится по предварительно занесенному в память устройства рецепту (в память устройства могут быть записаны до 9 рецептов, в каждом из которых может быть до 10 компонентов). Устройство оборудовано световой и звуковой индикацией. Пример комплектации 1. ССК-5 в сборе. 2. Мешки аспирации (5шт) 3. Хомут для мешков аспирации (5шт) 4. Мешок выгрузной 5. Хомут 6. Стойка аспирации 7. ЗИП: o Втулка полиамидная (3шт) o Ремень 1800 В(Б) (2шт) 8. Документация: руководство по эксплуатации ССК-5 в комплекте с паспортами на электродвигатель и мотор-редуктор.

Смесители для комбикорма одновальные СВГ Лопастные горизонтальные смесители СВГ используются для приготовления белково-витаминно-минеральных концентратов (БВМК) из белковой основы и премиксов с минимальными затратами на базе хозяйства. Предназначены для получения однородных смесей из сыпучих, сухих, влажных и жидких компонентов корма. Однородность смешивания 95-98 % в зависимости от количества и свойств смешиваемых компонентов. Одновальный смеситель СВГ-250 Мощность:1,5 кВт Объем рабочий:не менее 0,25 м3 Максимальная разовая загрузка:не более 125 кг Возможность ввода жидких компонентов:15 % Частота вращения вала:47 об/мин Продолжительность смешивания:4-6 мин Продолжительность выгрузки:2-5 мин Однородность смешивания:95-98 % Габаритные размеры:2057х917х1556 мм Масса:197 кг Одновальный смеситель СВГ-500 Мощность:4 кВт Объем рабочий:не менее 0,5 м3 Максимальная разовая загрузка:не более 250 кг Возможность ввода жидких компонентов:15 % Частота вращения вала:47 об/мин Продолжительность смешивания:1,5-6 мин Продолжительность выгрузки:2-5 мин Однородность смешивания:85-95 % Габаритные размеры:2057х917х1556 мм Масса:316 кг Одновальный смеситель СВГ-1000 Мощность:7,5 кВт Объем рабочий:не более 1 м3 Максимальная разовая загрузка:не более 500 кг Загрузной патрубок:300х300 мм Выгрузной патрубок:300х300 мм Возможность ввода жидких компонентов:15 % Частота вращения вала:35 об/мин Продолжительность смешивания:1,5-6 мин Продолжительность выгрузки:2-5 мин Однородность смешивания:85-95 % Диаметр вала по наружным лопаткам:876 мм Диаметр вала по внутренним лопаткам:112 мм Габаритные размеры:2429х1301х1965 мм Масса:770 кг Одновальный смеситель СВГ-2000 Мощность:11 кВт Объем рабочий:не более 2 м3 Максимальная разовая загрузка:не более 700 кг Загрузной патрубок:300х300 мм Выгрузной патрубок:300х300 мм Возможность ввода жидких компонентов:15 % Частота вращения вала:35 об/мин Продолжительность смешивания:1,5-6 мин Продолжительность выгрузки:2-5 мин Однородность смешивания:85-95 % Диаметр вала по наружным лопаткам:1090 мм Диаметр вала по внутренним лопаткам:730 мм Габаритные размеры:2838х1369х2447 мм Масса:1265 кг Применение Лопастные горизонтальные смесители СВГ используются для приготовления белково- витаминно-минеральных концентратов (БВМК) из белковой основы и премиксов с минимальными затратами на базе хозяйства. Предназначены для получения однородных смесей из сыпучих, сухих, влажных и жидких компонентов корма. В процессе смешивания не происходит разделение смеси по фракциям. Компоненты смеси не подвергаются дополнительному нагреву и переизмельчению. Допускается ввод жидких компонентов до 15% смеси. Рабочие органы обеспечивают полную саморазгрузку смесителя. Подшипниковые узлы вынесенные. Тем самым продукт смешивания изолирован от возможного попадания смазки подшипника, а подшипник защищен от забивания продуктом. Подшипниковые узлы имеют проставки для защиты от пыли.

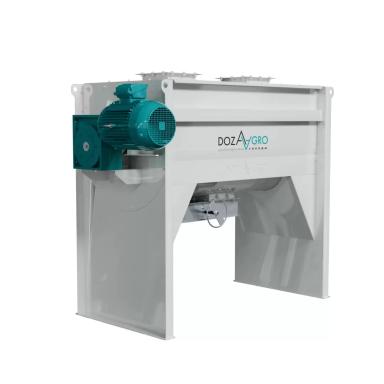

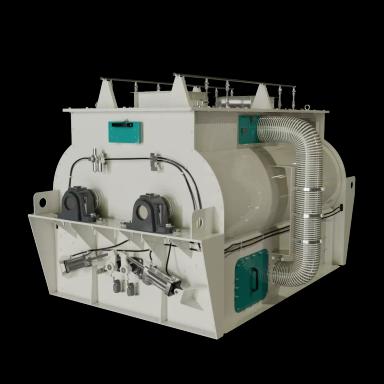

Смесители для комбикорма двухвальные СЛГ Предназначены для получения однородных смесей из сыпучих (порошкообразных, гранулированных, хлопьевидных, кусковых, с размерами частиц не более 30 мм и плотностью 0,15-0,8 т/м3), сухих, влажных, вязких и жидких компонентов корма. Однородность смешивания 92-98% в зависимости от количества и свойств смешиваемых компонентов. Двухвальный смеситель СЛГ-1А Максимальная разовая загрузка:не более 500 кг Мощность:15 кВт Объем рабочий:1 м3 Однородность смешивания:92-98 % Продолжительность смешивания:1-2 мин Продолжительность выгрузки:0,25-0,5 мин Возможность ввода жидких компонентов:не более 20 % Габаритные размеры:2400х1570х1500 мм Масса:2500 кг Двухвальный смеситель СЛГ-2А Максимальная разовая загрузка:не более 1 000 кг Мощность:18,5 кВт Объем рабочий:2 м3 Однородность смешивания:92-98 % Продолжительность смешивания:2-3 мин Продолжительность выгрузки:0,08-0,25 мин Частота вращения вала:25 об/мин Возможность ввода жидких компонентов:не более 15 % Габаритные размеры:2552х2595х1914 мм Масса:2928 кг Двухвальный смеситель СЛГ-3А Максимальная разовая загрузка:не более 1 500 кг Мощность:22 кВт Объем рабочий:3 м3 Однородность смешивания:92-98 % Продолжительность смешивания:1-2 мин Продолжительность выгрузки:0,25-0,5 мин Возможность ввода жидких компонентов:не более 20 % Габаритные размеры:3200х2570х1914 мм Масса:3551 кг Двухвальный смеситель СЛГ-6А Максимальная разовая загрузка:не более 3 000 кг Мощность:44 кВт Объем рабочий:6 м3 Однородность смешивания:98 % Продолжительность смешивания:2-3 мин Продолжительность выгрузки:0,08-0,25 мин Возможность ввода жидких компонентов:не более 30 % Масса:4500 кг Применение Смеситель лопастной двухвальный периодического действия предназначен для смешивания многокомпонентных комбикормов с высокой степенью однородности и приготовления белково- витаминно-минеральных добавок (БМВД) из белковой основы и премиксов с минимальными затратами. Предназначены для получения однородных смесей из сыпучих (порошкообразных, гранулированных, хлопьевидных, кусковых, с размерами частиц не более 30 мм и плотностью 0,15-0,8 т/м3), сухих, влажных, вязких и жидких компонентов корма. В процессе смешивания не происходит разделение смеси по фракциям; Компоненты смеси не подвергаются дополнительному нагреву и переизмельчению; Рабочие органы обеспечивают полную саморазгрузку смесителя

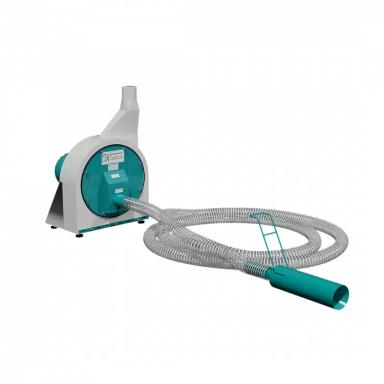

Пневматические зернодробилки для сена и соломы Зернодробилка серии ДКР-СИ применяется для измельчения сена и соломы. Доводя сырье до мелких фракций, данная дробилка способствует тщательному смешиванию сырья. Работает только в связке с измельчителем соломы серии ИРР. Зернодробилка пневматическая ДКР-4С Мощность:22 кВт Производительность по пшенице:до 1 т/час Загрузной патрубок:100х250 мм Диаметр отверстий сит, возможных к поставке:Ø6 и Ø8 мм Размер частиц получаемого продукта:4-8 мм Масса:450 кг Зернодробилка пневматическая ДКР-4СИ-М Мощность:22 кВт Производительность по пшенице:до 1 т/час Загрузной патрубок:Ø125 мм Диаметр отверстий сит, возможных к поставке:Ø8, Ø10, Ø12 мм Размер частиц получаемого продукта:2-4 мм Масса:470 кг Зернодробилка пневматическая ДКР-5СИ Мощность:37 кВт Производительность по пшенице:до 1,5 т/час Диаметр отверстий сит, возможных к поставке:Ø6, Ø8, Ø10 мм Размер частиц получаемого продукта:4-12 мм Масса:1124 кг Особенности: 1. Регулирование степени помола продукта осуществляется установкой сменных сит с различными размерами перфорации. 2. Вентилятор вынесен в отдельную камеру корпуса. 3. Корпус в области вентилятора снабжен съемной выбрасывающей дорожкой. 4. Дробилка смешанного типа: имеет два ряда дек и установленное сито, определяющее степень помола. Примечания: 1. Привод - ременная передача (1:1) 2. Производительность указана при влажности не более 14% и плотности не менее 0,15 т/м3 на решетах с отверстиями 8,0 мм 3. Размер частиц получаемого продукта указана при диаметре отверстий сменных сит 6 мм 4. Загрузной патрубок дробилки расположен на передней крышке. 5. Сита Ø6, Ø8 (сечка применяется для дальнейшего гранулирования и кормления животных) применяются при влажности продукта до 14%, при влажности 1418% применятся сито Ø10 сечка применяется для кормления животных или на подстил). Применение Применение в технологических линиях в закрытом помещении • Дробилку роторную допускается использовать согласно назначению, а именно: o доизмельчение сечки соломы или сена (влажностью до 14%), полученной с помощью измельчителя рулонов (длина сечки, поступающей от измельчителя рулонов не более 10 см); • Дробилка может работать исключительно в технологической линии в комплексе: o «измельчитель рулонов – переходник – дробилка - циклон-разгрузитель»; o «измельчитель рулонов – переходник- дробилка–бункер». • Дробилка может встраиваться в линии для приготовления полнорационных комбикормов в условиях хозяйства Пример комплектации 1. ДКР-5СИ в сборе: o молотки - 60 шт. o сито Ø8. 2. Наушники СОМ3 – 1 шт. 3. ЗИП: o сита: Ø6, Ø8,Ø10. o комплект молотков. o комплект ремней SPC-315 l-2360 (3шт.). 4. Шланг ПВХ напорный Ø125 (3,3 м) с 2 хомутами. 5. Мягкая вставка входного патрубка с хомутом. 6. Документация руководство по эксплуатации ДКР-5СИ в комплекте с паспортом на электрооборудование.

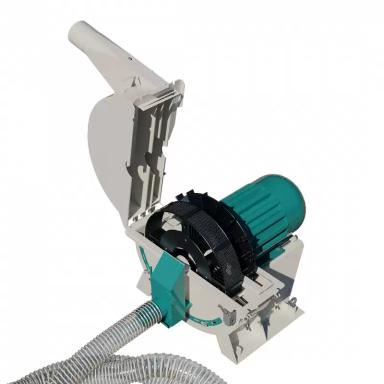

Пневматические зернодробилки с откидным корпусом 0,3 – 5 т/час Зернодробилки с откидным корпусом предназначены для измельчения твёрдого сырья. Отличие от предыдущих моделей – откидной корпус, который служит для удобства и простоты технического обслуживания. Зернодробилка пневматическая ДКР-0,7УМ Мощность:5,5 кВт Производительность по пшенице:0,3 - 0,7 т/час Содержание переизмельчённых частиц:12 % Содержание металломагнитных примесей:15 мг/кг Содержание минеральных примесей:20 г/кг Толщина металла сит, поставляемых в комплекте:2 мм Диаметр отверстий сит, возможных к поставке:Ø3, Ø4, Ø5, Ø6, Ø8, Ø10, Ø12 мм Размер частиц получаемого продукта:1-3 мм Масса:160 кг Зернодробилка пневматическая ДКР-0,9УМ Мощность:7,5 кВт Производительность по пшенице:0,2 - 0,84 т/час Содержание переизмельчённых частиц:12 % Содержание металломагнитных примесей:15 мг/кг Содержание минеральных примесей:20 г/кг Толщина металла сит, поставляемых в комплекте:2 мм Диаметр отверстий сит, возможных к поставке:Ø3, Ø4, Ø5, Ø6, Ø8, Ø10, Ø12 мм Размер частиц получаемого продукта:1-3 мм Масса:170 кг Зернодробилка пневматическая ДКР-1,5УМ Мощность:11 кВт Производительность по пшенице:0,3 - 1,5 т/час Содержание переизмельчённых частиц:12 % Содержание металломагнитных примесей:15 мг/кг Содержание минеральных примесей:20 г/кг Толщина металла сит, поставляемых в комплекте:2 мм Диаметр отверстий сит, возможных к поставке:Ø3, Ø4, Ø5, Ø6, Ø8, Ø10 мм Размер частиц получаемого продукта:1-3 мм Масса:181 кг Зернодробилка пневматическая ДКР-2УМ Мощность:15 кВт Производительность по пшенице:0,13 - 1,84 т/час Содержание переизмельчённых частиц:12 % Содержание металломагнитных примесей:15 мг/кг Содержание минеральных примесей:20 г/кг Толщина металла сит, поставляемых в комплекте:3 мм Диаметр отверстий сит, возможных к поставке:Ø3, Ø4, Ø5, Ø6, Ø8, Ø10 мм Размер частиц получаемого продукта:1-3 мм Масса:286 кг Зернодробилка пневматическая ДКР-3УМ Мощность:18,5 кВт Производительность по пшенице:0,18 - 2,3 т/час Содержание переизмельчённых частиц:12 % Содержание металломагнитных примесей:15 мг/кг Содержание минеральных примесей:20 г/кг Толщина металла сит, поставляемых в комплекте:3 мм Диаметр отверстий сит, возможных к поставке:Ø3, Ø4, Ø5, Ø6, Ø8, Ø10 мм Размер частиц получаемого продукта:1-3 мм Масса:300 кг Зернодробилка пневматическая ДКР-4УМ Мощность:22 кВт Производительность по пшенице:0,25 - 3,3 т/час Содержание переизмельчённых частиц:12 % Содержание металломагнитных примесей:15 мг/кг Содержание минеральных примесей:20 г/кг Толщина металла сит, поставляемых в комплекте:3 мм Диаметр отверстий сит, возможных к поставке:Ø3, Ø4, Ø5, Ø6, Ø8, Ø10 мм Размер частиц получаемого продукта:1-3 мм Масса:342 кг Зернодробилка пневматическая ДКР-5УМ Мощность:37 кВт Производительность по пшенице:0,8 - 5 т/час Содержание переизмельчённых частиц:12 % Содержание металломагнитных примесей:15 мг/кг Содержание минеральных примесей:20 г/кг Толщина металла сит, поставляемых в комплекте:3 мм Диаметр отверстий сит, возможных к поставке:Ø3, Ø4, Ø5, Ø6, Ø8, Ø10 мм Размер частиц получаемого продукта:1-3 мм Масса:560 кг Применение в технологических линиях в закрытом помещении • Дробилку роторную допускается использовать согласно назначению: дробление сыпучих материалов растительного происхождения: o зерен бобовых и злаковых, масличных культур влажностью до 14% и жирностью до 7%. o лузги зерна бобовых и злаковых культур, влажностью не более14%. • Дробилка должна работать в составе технологической линии: o «дробилка – бункер хранения с системой аспираций». o «дробилка – смеситель сыпучих кормов с системой аспирации». o «дробилка – циклон- разгрузитель». • Дробилка может использоваться автономно или встраиваться в линии для приготовления полнорационных комбикормов в условиях хозяйства. Технологический процесс: 1. Исходный материал подается через эжектор по шлангу, за счет потока воздуха от вентилятора в составе дробилки. 2. После он попадает в дробильную камеру где измельчается до необходимой фракции, определяемой размером сита. 3. Измельчение происходит за счет молоткового ротора. 4. Готовая продукция, проходя через вентилятор, транспортируется с потоком воздуха по отводящими шлангу. Пример комплектации 1. ДКР-5УМ в сборе: o молотки - 28 шт. o сито Ø8. 2. Наушники СОМ3 – 1 шт. 3. ЗИП: o сита: Ø4, Ø5, Ø6 (3шт.). o комплект молотков (в комплекте 28 шт.). 4. Регулируемое заборное устройство-эжектор с 4 хомутами. 5. Шланг ПВХ 1200S заборный Ø125 (10м). 6. Шланг ПВХ 800N напорный Ø125 (3,3м). 7. Документация руководство по эксплуатации ДКР-5УМ в комплекте с паспортом на электрооборудование.

Пневматические зернодробилки дековые 1,8 - 5,1 т/час Дековые зернодробилки используются для измельчения твердого сырья и отличаются от решетных дробилок более высокими ресурсом и производительностью за счет чугунных деков. Зернодробилка пневматическая (дековая) ДКР-3Д Мощность:18,5 кВт Производительность по пшенице:1,8 - 2,2 т/час Содержание переизмельчённых частиц:3-7 % Размер частиц получаемого продукта:1,48-1,67 мм Содержание минеральных примесей:не более 20 г/кг Содержание металломагнитных примесей:не более 15 мг/кг Величина отгибки жалюзи, возможная к поставке:5 и 7 мм Масса:365 кг Зернодробилка пневматическая (дековая) ДКР-4Д Мощность:22 кВт Производительность по пшенице:2,1 - 3,4 т/час Содержание переизмельчённых частиц:не более 7 % Размер частиц получаемого продукта:1,48-1,67 мм Содержание минеральных примесей:не более 20 г/кг Содержание металломагнитных примесей:не более 15 мг/кг Величина отгибки жалюзи, возможная к поставке:5 и 7 мм Масса:405 кг Зернодробилка пневматическая (дековая) ДКР-5Д Мощность:37 кВт Производительность по пшенице:3,9 - 5,1 т/час Содержание переизмельчённых частиц:15-20 % Содержание минеральных примесей:не более 20 г/кг Содержание металломагнитных примесей:не более 15 мг/кг Средневзвешенный размер частиц готового продукта :1,17-1,57 мм Масса:620 кг Особенности: 1. На крышке дробилки установлен сепаратор, позволяющий оделить крупные минеральные примеси. В сепараторе установлен магнит, улавливающий и отделяющий металломагнитные примеси из подаваемого продукта. 2. Регулирование степени помола продукта осуществляется установкой сменных жалюзи с различными размерами от гибки. 3. Вентилятор вынесен в отдельную камеру корпуса; 4. Корпус в области вентилятора снабжен съемной выбрасывающей дорожкой. 5. Дробилка роторная изготавливается в соответствии с ТУ 4744-001-13918047-2016. Отвечает требованиям ТР ТС 010/2011, ТР ТС 004/2011, ТР ТС 020/2011. Примечания: 1. Производительность указана при влажности не более 14% и плотности не менее 0,75 т/м3 на жалюзи с отгибкой 7,0 мм 2. Содержание переизмельченных частиц указано при размере частиц меньше 0,2 мм Применение Применение в технологических линиях в закрытом помещении • Дробилку роторную допускается использовать согласно назначению, а именно: o дробление сыпучих материалов растительного происхождения (зерен бобовых и злаковых, масличных культур влажностью до 14% и жирностью до 7%). • Дробилка должна работать в составе технологической линии: o «дробилка – бункер хранения с системой аспирации». o «дробилка – смеситель сыпучих кормов с системой аспирации». o «дробилка – циклон- разгрузитель». • Дробилка может использоваться автономно или встраиваться в линии для приготовления полнорационных комбикормов в условиях хозяйства. Пример комплектации 1. ДКР-5Д в сборе: o молотки – 28 шт. 2. Наушники СОМ3 – 1 шт. 3. ЗИП: комплект молотков. 4. Регулируемое воздухозаборное устройство –эжектор с 4 хомутами. 5. Шланг ПВХ 800N заборный Ø125 (10 м). 6. Шланг ПВХ800N напорный Ø125 (3,3 м). 7. Документация руководство по эксплуатации ДКР-5Д в комплекте с паспортом на электрооборудование.

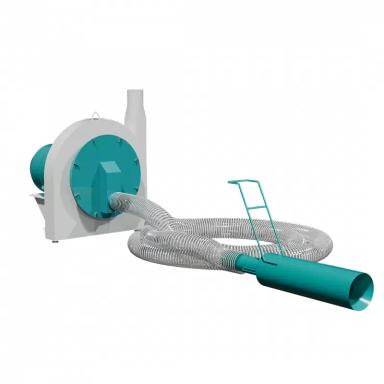

Пневматические зернодробилки роторные 0,15 – 5 т/час Зернодробилка пневматическая (решетная) ДКР-0,7 Мощность:5,5 кВт Производительность по пшенице:0,15 - 0,8 т/час Диаметр отверстий сит, возможных к поставке:Ø3, Ø4, Ø5, Ø6, Ø8, Ø10 мм Размер частиц получаемого продукта:1-3 мм Толщина металла сит, поставляемых в комплекте:2 мм Содержание минеральных примесей:не более 20 г/кг Содержание металломагнитных примесей:не более 15 мг/кг Содержание переизмельчённых частиц:12 % Масса:192 кг Зернодробилка пневматическая (решетная) ДКР-0,9 Мощность:7,5 кВт Производительность по пшенице:0,2 - 1 т/час Диаметр отверстий сит, возможных к поставке:Ø3, Ø4, Ø5, Ø6, Ø8, Ø10 мм Размер частиц получаемого продукта:1-3 мм Толщина металла сит, поставляемых в комплекте:2 мм Содержание минеральных примесей:не более 20 г/кг Содержание металломагнитных примесей:не более 15 мг/кг Содержание переизмельчённых частиц:12 % Масса:195 кг Зернодробилка пневматическая (решетная) ДКР-1,5 Мощность:11 кВт Производительность по пшенице:0,3 - 1,5 т/час Диаметр отверстий сит, возможных к поставке:Ø3, Ø4, Ø5, Ø6, Ø8, Ø10 мм Размер частиц получаемого продукта:1-3 мм Толщина металла сит, поставляемых в комплекте:2 мм Содержание минеральных примесей:не более 20 г/кг Содержание металломагнитных примесей:не более 15 мг/кг Содержание переизмельчённых частиц:12 % Масса:228 кг Зернодробилка пневматическая (решетная) ДКР-2 Мощность:15 кВт Производительность по пшенице:0,46 - 2,1 т/час Диаметр отверстий сит, возможных к поставке:Ø3, Ø4, Ø5, Ø6, Ø8, Ø10 мм Размер частиц получаемого продукта:0,52-2,10 мм Толщина металла сит, поставляемых в комплекте:3 мм Содержание минеральных примесей:не более 20 г/кг Содержание металломагнитных примесей:не более 5 мг/кг Содержание переизмельчённых частиц:12 % Масса:340 кг Зернодробилка пневматическая (решетная) ДКР-3 Мощность:18,5 кВт Производительность по пшенице:0,6 - 2,7 т/час Диаметр отверстий сит, возможных к поставке:Ø3, Ø4, Ø5, Ø6, Ø8, Ø10 мм Размер частиц получаемого продукта:1-3 мм Толщина металла сит, поставляемых в комплекте:3 мм Содержание минеральных примесей:не более 20 г/кг Содержание металломагнитных примесей:не более 15 мг/кг Содержание переизмельчённых частиц:12 % Масса:355 кг Зернодробилка пневматическая (решетная) ДКР-4 Мощность:22 кВт Производительность по пшенице:0,85 - 4 т/час Диаметр отверстий сит, возможных к поставке:Ø3, Ø4, Ø5, Ø6, Ø8, Ø10 мм Размер частиц получаемого продукта:1-3 мм Толщина металла сит, поставляемых в комплекте:3 мм Содержание минеральных примесей:не более 20 г/кг Содержание металломагнитных примесей:не более 15 мг/кг Содержание переизмельчённых частиц:12 % Масса:390 кг Зернодробилка пневматическая (решетная) ДКР-4 (30 кВт) Мощность:30 кВт Производительность по пшенице:0,95 - 4,1 т/час Диаметр отверстий сит, возможных к поставке:Ø3, Ø4, Ø5, Ø6, Ø8, Ø10 мм Размер частиц получаемого продукта:1-3 мм Толщина металла сит, поставляемых в комплекте:2 мм Содержание минеральных примесей:не более 20 г/кг Содержание металломагнитных примесей:не более 15 мг/кг Содержание переизмельчённых частиц:12 % Масса:410 кг Зернодробилка пневматическая (решетная) ДКР-5 Мощность:37 кВт Производительность по пшенице:3 - 5 т/час Диаметр отверстий сит, возможных к поставке:Ø3, Ø4, Ø5, Ø6, Ø8, Ø10 мм Размер частиц получаемого продукта:1-3 мм Толщина металла сит, поставляемых в комплекте:2 мм Содержание минеральных примесей:не более 20 г/кг Содержание металломагнитных примесей:не более 15 мг/кг Содержание переизмельчённых частиц:12 % Масса:730 кг Технологический процесс: 1. Исходный материал подается через эжектор по шлангу, за счет потока воздуха от вентилятора в составе дробилки. 2. После он попадает в дробильную камеру, где измельчается до необходимой фракции, определяемой размером сита. 3. Измельчение происходит за счет молоткового ротора. 4. Готовая продукция, проходя через вентилятор, транспортируется с потоком воздуха по отводящему шлангу. Пример комплектации 1. ДКР-5 (37 кВт) в сборе: o молотки - 24 шт. o сито Ø10. 2. Наушники СОМ3 – 1 шт. 3. ЗИП: o сита: Ø10, Ø8. o комплект молотков (24 шт.) - 1 шт. 4. Регулируемое воздухозаборное устройство – эжектор с 4 хомутами. 5. Шланг ПВХ 1200 заборный Ø100 (10м). 6. Шланг ПВХ 800 напорный Ø125 (3,3м). 7. Документация руководство по эксплуатации ДКР-5 в комплекте с паспортом на электрооборудование.

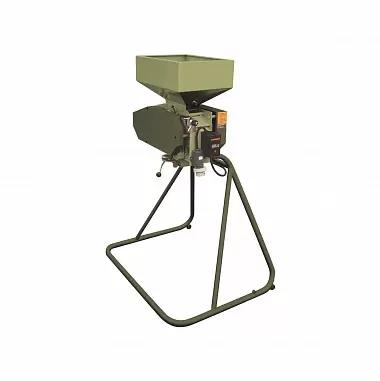

Вальцовые зернодробилки 0,6 – 25 т/час Дробилка вальцовая предназначена для переработки зерна растительного происхождения. Основное направление – приготовление кормов для птиц. Вальцовая зернодробилка S100 Мощность:2,2 кВт Производительность (грубое дробление):0,6-0,9 т/ч Производительность (мелкое дробление):0,4-0,5 т/ч Число оборотов вальцов (ведущий-ведомый):1000/500 об/мин Размер рабочих вальцов:Ø204 х 100 мм Зазор между вальцами:min 0,1 мм Габаритные размеры с опорной рамой (ДхШхВ):840х1100х1523 мм Габаритные размеры без опорной рамы (ДхШхВ):444х750х692 мм Масса:163 кг Особенности модели S100: 1. Корпус представляет собой стальную разборную конструкцию, в которой помещены рабочие вальцы – ведущий и ведомый. - Ведущий валец закреплен неподвижно в подшипниках и в движение приводится от электродвигателя с помощью ременной передачи. - Ведомый валец закреплен на подвижной направляющей, перемещением которой регулируется зазор между вальцами. 2. Вальцы имеют противоположное друг другу направление вращения. Скорость и направление вращения ведомого вальца дробилки зависит от скорости и направления вращения ведущего вальца. Передача вращения от ведущего вальца к ведомому осуществляется с помощью зубчатой передачи с передаточным отношением 1:2. 3. Опора сварена из стальных труб, имеет квадратную горизонтальную проекцию и обладает достаточной устойчивостью, которая повышается приваренными опорами на сегментах рамы. 4. В нижней части корпуса находится устройство затаривания в мешки для скрепления мешков. 5. Загрузной патрубок в форме усеченного конуса предназначен для наполнения дробилки как с транспортеров, так и вручную. 6. Возможен вариант размещения дробилки без опоры с консолью для подвешивания на стену или иной аналогичной конструкции. Вальцовая зернодробилка S300 Мощность:7,5 кВт Производительность (грубое дробление):1,8-2,6 т/ч Производительность (мелкое дробление):1,2-1,5 т/ч Число оборотов вальцов (ведущий-ведомый):1000/500 об/мин Размер рабочих вальцов:Ø215,5х300 мм Зазор между вальцами:min 0,1 мм Задвижка с ходом:50 мм Габаритные размеры без опорной рамы (ДхШхВ):1045х624х1420 мм Масса:478 кг Вальцовая зернодробилка S600 Мощность:18,5 кВт Производительность (грубое дробление):6-9 т/ч Производительность (мелкое дробление):3-5 т/ч Число оборотов вальцов (ведущий-ведомый):1000/500 об/мин Размер рабочих вальцов:Ø215,5х600 мм Зазор между вальцами:min 0,1 мм Задвижка с ходом:50 мм Габаритные размеры (ДхШхВ):1370х1140х913 мм Масса:993 кг Вальцовая зернодробилка S900 Мощность:37 кВт Производительность (грубое дробление):14-20 т/ч Производительность (мелкое дробление):7-9 т/ч Число оборотов вальцов (ведущий-ведомый):1000/500 об/мин Размер рабочих вальцов:Ø215,5х900 мм Зазор между вальцами:min 0,1 мм Задвижка с ходом:50 мм Габаритные размеры (ДхШхВ):1460х1210х860 мм Масса:1387 кг Вальцовая зернодробилка S1200 Мощность:45 кВт Производительность (грубое дробление):17-25 т/ч Производительность (мелкое дробление):10-12 т/ч Число оборотов вальцов (ведущий-ведомый):1000/500 об/мин Размер рабочих вальцов:Ø215,5х1200 мм Задвижка с ходом:50 мм Габаритные размеры (ДхШхВ):1798х1402х1216 мм Масса:1712 кг Особенности моделей S300, S600, S900, S1200: 1. В корпус помещены рабочие вальцы – ведущий и ведомый. - Ведущий валец закреплен неподвижно в подшипниках и в движение приводится от электродвигателя с помощью ременной передачи. - Ведомый валец закреплен на подвижной направляющей, перемещением которой регулируется зазор между вальцами. 2. Вальцы имеют противоположное друг другу направление вращения. Скорость и направление вращения ведомого вальца дробилки зависит от скорости и направления вращения ведущего вальца. Передача вращения от ведущего вальца к ведомому осуществляется с помощью зубчатой передачи с передаточным отношением 1:2. 3. Выгрузка производится в мешок.

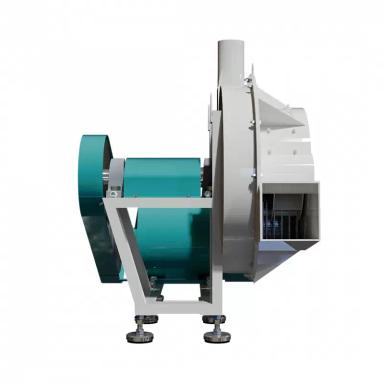

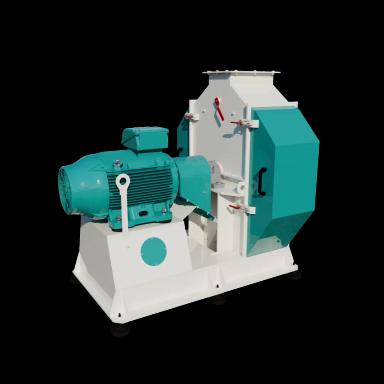

Механические зернодробилки 3 – 20 т/час Механические роторные зернодробилки вертикального исполнения, подача сырья осуществляется при помощи дозатора. Модели используют для приготовления полнорационных кормов: эксплуатируют автономно или в производственных линиях заводов. Машины удовлетворяют требования крупных животноводческих хозяйств и мелких фермеров. Механическая зернодробилка ДЗМ-3У Мощность:30 кВт Производительность по пшенице:до 3 т/час Диаметр отверстий сит, возможных к поставке:Ø3-Ø8 мм Частота вращения ротора:3000 об/мин Диаметр ротора:550 мм Кол-во молотков:40 шт Установленное сито:Ø4 мм Размер частиц получаемого продукта:4 мм Габаритные размеры:1500х740х980 мм Масса:576 кг Механическая зернодробилка ДЗМ-4У Мощность:37 кВт Производительность по пшенице:до 4 т/час Диаметр отверстий сит, возможных к поставке:Ø3-Ø8 мм Частота вращения ротора:3000 об/мин Диаметр ротора:550 мм Кол-во молотков:48 шт Установленное сито:Ø4 мм Размер частиц получаемого продукта:4 мм Габаритные размеры:1500х740х980 мм Масса:636 кг Механическая зернодробилка ДЗМ-5У Мощность:45 кВт Производительность по пшенице:до 5 т/час Диаметр отверстий сит, возможных к поставке:Ø3-Ø8 мм Частота вращения ротора:3000 об/мин Диаметр ротора:550 мм Кол-во молотков:48 шт Установленное сито:Ø4 мм Размер частиц получаемого продукта:4 мм Габаритные размеры:1500х740х980 мм Масса:661 кг Механическая зернодробилка ДЗМ-6У Мощность:55 кВт Производительность по пшенице:до 6 т/час Диаметр отверстий сит, возможных к поставке:Ø3-Ø8 мм Частота вращения ротора:1500 об/мин Диаметр ротора:980 мм Кол-во молотков:32 шт Установленное сито:Ø4 мм Размер частиц получаемого продукта:4 мм Вал ротора:ф100 мм Габаритные размеры:1680х1360х1690 мм Масса:1480 кг Механическая зернодробилка ДЗМ-7У Мощность:75 кВт Производительность по пшенице:до 7 т/час Диаметр отверстий сит, возможных к поставке:Ø3-Ø8 мм Частота вращения ротора:1500 об/мин Диаметр ротора:980 мм Кол-во молотков:32 шт Установленное сито:Ø4 мм Размер частиц получаемого продукта:4 мм Вал ротора:ф100 мм Габаритные размеры:1700х1358х1690 мм Масса:1605 кг Механическая зернодробилка ДЗМ-8У Мощность:90 кВт Производительность по пшенице:до 8 т/час Диаметр отверстий сит, возможных к поставке:Ø3-Ø8 мм Частота вращения ротора:1500 об/мин Диаметр ротора:1107 мм Кол-во молотков:72 шт Установленное сито:Ø4 мм Размер частиц получаемого продукта:4 мм Габаритные размеры:1900х1400х1700 мм Масса:1678 кг Механическая зернодробилка ДЗМ-9У Мощность:110 кВт Производительность по пшенице:до 10 т/час Диаметр отверстий сит, возможных к поставке:Ø3-Ø8 мм Частота вращения ротора:1500 об/мин Диаметр ротора:1107 мм Кол-во молотков:72 шт Установленное сито:Ø4 мм Размер частиц получаемого продукта:4 мм Габаритные размеры:1900х1400х1700 мм Масса:1988 кг Механическая зернодробилка ДЗМ-15У Мощность:132 кВт Производительность по пшенице:до 15 т/час Диаметр отверстий сит, возможных к поставке:Ø3-Ø5 мм Частота вращения ротора:1500 об/мин Диаметр ротора:1020 мм Кол-во молотков:96 шт Установленное сито:Ø3 мм Габаритные размеры:2240х1400х1926 мм Масса:3100 кг Механическая зернодробилка ДЗМ-20 Мощность:160 кВт Производительность по пшенице:до 20 т/час Диаметр отверстий сит, возможных к поставке:Ø3-Ø5 мм Частота вращения ротора:1500 об/мин Диаметр ротора:1200 мм Кол-во молотков:108 шт Ширина камеры измельчения:600 мм Габаритные размеры:2500х1500х1900 мм Масса:3650 кг Пример комплектации 1. Дробилка молотковая ДЗМ-20 в сборе, с установленным ситом 5 мм. 2. ЗИП: o молоток – 1 компл. o сито 3 мм – 1 компл. o сито 4 мм – 1 компл. 3. Документация (Руководство по эксплуатации, паспорт на электрооборудование)

Линия ЛРК-0,5 Особенность: Однородность 98%, жирность 20% Производительность: 100-600 кг/час (1 350-1 620 т/год) Мощность: 206,64 кВт Сырьевая база: Пшеница, соя, ячмень, рыбная мука, рыбий жир, подсолнечное масло, пшеничная мука, белково-витаминный концентрат, кукурузный глютен, пшеничный глютен, соевая мука, кровяная мука/гемоглобин Готовый продукт: Гранула Габаритные размеры линии (Д*Ш*В), мм: 24000*16600*5100 Обслуживающий персонал: от 2 человек Срок изготовления: 90 дней Срок поставки: 90 дней Линия ЛРК-1 Особенность: Однородность 98%, жирность 20% Производительность: 500-1 000 кг/час (2 700 т/год) Мощность: 290,63 кВт Сырьевая база: Пшеница, соя, ячмень, рыбная мука, рыбий жир, подсолнечное масло, пшеничная мука, белково-витаминный концентрат, кукурузный глютен, пшеничный глютен, соевая мука, кровяная мука/гемоглобин Готовый продукт: Гранула Габаритные размеры линии (Д*Ш*В), мм: 24000*17600*5100 Обслуживающий персонал: от 2 человек Срок изготовления: 90 дней Срок поставки: 90 дней Пример состава линии ЛРК 1 Зернодробилка пневматическая (решетная) ДКР-3 2 Бункер для зерна БГП-2,5 Пневмо 3 Электронное весовое дозирующее устройство ЭВДУ-КПК 4 Транспортер шнековый ТШ-150/3-6 5 Просеиватель СМП-150 6 Одновальный смеситель СВГ-1000 7 Транспортер шнековый ТШ-150/3-8 8 Бункер для зерна БГП-2,5 Фасовка 9 Экструдер ЭП-90 с измельчителем 10 Охладители экструдата ОХ-1500 11 Зернодробилка пневматическая (решетная) ДКР-3 12 ДПУ-127-2 13 Шланг ?125 (1м) 14 Бункер для зерна БГП-2,5 Пневмо 15 Электронное весовое дозирующее устройство ЭВДУ-КПК 16 Транспортер шнековый ТШ-150/3-6 17 Одновальный смеситель СВГ-1000 18 Задвижка ТЗЭ-300(вг) 19 Транспортер шнековый ТШ-260/3-8 20 Бункер для зерна БД-1 (ДГ) 21 Пресс-гранулятор для комбикорма ДГ-3ВУ 22 Конвейер ленточный КЛ-С300(ОЦ)-2 23 Конвейер ленточный КЛ-С300(ОЦ)-6 24 Блок охлаждения гранул БО-2 25 Конвейер ленточный КЛ-С300(ОЦ)-4 26 Клапан перекидной КП-300Э 27 Ожириватель ВН-1 28 Конвейер ленточный КЛ-С300(ОЦ)-8 29 Бункер для зерна БГП-2,5 Фасовка 30 Дозатор ДК-3 (ВД 50С) 31 Компрессор Fubag FС 230/50 CM2 32 Парогенератор ЭПГ-50-5У(ПИД) (Нж) 33 Пульт управления ПУ-КВО-1,5 34 Пульт управления ПУ-КВО-3 36 Пульт управления ПУ-4Ф-20 37 Ротационные датчики уровня INNOLevel IL-LAA-N 38 Матрица SZLJ32B ?2 №302B (1:9,5) 39 Матрица SZLJ32B ?4 №314B (1:8) 40 Матрица SZLJ32B ?6 №329В (1:8,5) 41 Хомут червячный 140-160 42 Переходник ТШ-150 - БП-1Д 43 Переходник БГП-2,5 (БГП-3,5) - D200 44 Мягкая вставка D200 с хомутами (h=500) 45 Крышка загрузная СВГ-5 (D200) (СВГ-4) 46 Патрубок выгрузки ТЗ-300 - D200 (h=150) 47 Мягкая вставка выгрузки КЛ-С300 (h=600) 48 Хомут червячный 240-260 49 Переходник БП-1Д - ДГ-3ВУ (ДГ-5В) 50 Рама ДГ-3ВУ 51 Лоток ДГ-3ВУ - КЛ-С300 52 Мягкая вставка выгрузки КЛ-С300 (h=600)

Линия ВТМ-0,6 Особенность: Гранула ⌀ 3-12 мм Производительность: 300-600 кг/час (1 620 т/год) Мощность: 163,40 кВт Сырьевая база: "свежескошенная зелень - сеяные многолетние и однолетние травы, луговые травы с большим содержанием бобовых и др., луговая трава, вика с овсом, люпин, люцерна, клевер, козлятник, крапива" Готовый продукт: Гранулированная ВТМ Габаритные размеры линии (Д*Ш*В), мм: 39500*10000*7600 Обслуживающий персонал: от 2 человек Срок изготовления: 75 дней Срок поставки: 100 дней Линия ВТМ-0,8 Особенность: Гранула ⌀ 3-12 мм Производительность: 400-800 кг/час (2 160 т/год) Мощность: 224,50 кВт Сырьевая база: "свежескошенная зелень - сеяные многолетние и однолетние травы, луговые травы с большим содержанием бобовых и др., луговая трава, вика с овсом, люпин, люцерна, клевер, козлятник, крапива" Готовый продукт: Гранулированная ВТМ Габаритные размеры линии (Д*Ш*В), мм: 43100*10000*8810 Обслуживающий персонал: от 2 человек Срок изготовления: 75 дней Срок поставки: 100 дней Линия ВТМ-1 Особенность: Гранула ⌀ 3-12 мм Производительность: 500-1 000 кг/час (2 700 т/год) Мощность: 275,16 кВт Сырьевая база: "свежескошенная зелень - сеяные многолетние и однолетние травы, луговые травы с большим содержанием бобовых и др., луговая трава, вика с овсом, люпин, люцерна, клевер, козлятник, крапива" Готовый продукт: Гранулированная ВТМ Габаритные размеры линии (Д*Ш*В), мм: 45110*12650*9100 Обслуживающий персонал: от 2 человек Срок изготовления: 75 дней Срок поставки: 100 дней

Линия КИС-1 Особенность: Тюки, рулоны Производительность: 600- 1 000 кг/час (2 700 т/год) Мощность: 51,1 кВт Сырьевая база: Рулоны соломы (ГОСТ Р 55452-2013) и сена (РСТ РСФСР 384-83). Вес обрабатываемого рулона 150-250 кг. Диметр рулона не более 1,4 м. Влажность соломы в рулоне не более 14% (в зависимости от рецептуры заказчика) Готовый продукт: Сечка 20-80 мм (нерегулируемая) Габаритные размеры линии (Д*Ш*В), мм: 15500*6000*3360 Обслуживающий персонал: от 2 человек Срок изготовления: 12 дней Срок поставки: 30 дней Состав Линия КИС-1 1 Измельчитель рулонов сена и соломы ИРР-1У 2 Зернодробилка пневматическая ДКР-4СИ-М 3 Циклон БЦР-675-Л 4 Рама для циклона РЦР-675 5 Затвор шлюзовой ЗШ-25А 6 Конвейер КРЛ-500-6ш 7 Пульт управления ПУ-КИС-1

Линия ЛЭК-0,5-зерно Особенность: Переработка зерна Производительность: 450-500 кг/час (1 350 т/год) Мощность: 58,85 кВт Сырьевая база: Зерно влажностью не более 14%, зерносмесь и бобовые культуры, (пшеница, ячмень, горох, кукуруза, рожь) Готовый продукт: Экструдат Габаритные размеры линии (Д*Ш*В), мм: 8530*2290*5160 Обслуживающий персонал: от 1 человека Срок изготовления: 30 дней Срок поставки: 60 дней Линия ЛЭК-1-зерно Особенность: Переработка зерна Производительность: 800-1 000 кг/час (2 700 т/год) Мощность: 99,45 кВт Сырьевая база: Зерно влажностью не более 14%, зерносмесь и бобовые культуры, (пшеница, ячмень, горох, кукуруза, рожь) Готовый продукт: Экструдат Габаритные размеры линии (Д*Ш*В), мм: 14670*3480*5160 Обслуживающий персонал: от 1 человека Срок изготовления: 30 дней Срок поставки: 60 дней Пример состава линии ЛЭК-зерно 1 Транспортер шнековый ТШ-150/2-8 2 Бункер для зерна БГП-3,5 Фасовка 3 Экструдер ЭП-90 с измельчителем 4 Транспортер шнековый ТШ-200/3-4 5 Охладители экструдата ОХ-1500 6 Пульт управления ПУ-ЛЭК-1 7 Переходник ТШ-150 - БП-1Д 8 Шланг из полиолефиновой композиции ф200 (1 м.п.) 9 Хомут червячный 190-210 10 Патрубок ОХ-1500 (D200) Линия ЛЭК-0,5-соя Особенность: Переработка сои Производительность: 450-500 кг/час (1 350 т/год) Мощность: 57,75 кВт Сырьевая база: Соя влажностью не более 11% и не менее 7%, люпин. Готовый продукт: Экструдат Габаритные размеры линии (Д*Ш*В), мм: 8530*2290*5160 Обслуживающий персонал: от 1 человека Срок изготовления: 30 дней Срок поставки: 60 дней Линия ЛЭК-1-соя Особенность: Переработка сои Производительность: 800-1 000 кг/час (2 700 т/год) Мощность: 97,25 кВт Сырьевая база: Соя влажностью не более 11% и не менее 7%, люпин. Готовый продукт: Экструдат Габаритные размеры линии (Д*Ш*В), мм: 14670*3480*5160 Обслуживающий персонал: от 1 человека Срок изготовления: 30 дней Срок поставки: 60 дней Пример состава линии ЛЭК-соя 1 Транспортер шнековый ТШ-150/2-8 2 Бункер для зерна БГП-3,5 Фасовка 3 Экструдер ЭП-90у 4 Транспортер шнековый ТШ-200/3-4 5 Охладители экструдата ОХ-1500 6 Пульт управления ПУ-ЛЭК-1 7 Переходник ТШ-150 - БП-1Д 8 Шланг из полиолефиновой композиции ф200 (1 м.п.) 9 Хомут червячный 190-210 10 Патрубок ОХ-1500 (D200)

Линия КВО-СИ-1,5 Особенность: Ввод сена до 10% Производительность: 750-1 500 кг/час (4 050 т/год) Мощность: 60,95 кВт Сырьевая база: Зерна бобовых и злаковых, масличных культур влажностью до 14% и жирностью до 7%, лузга зерна бобовых и злаковых культур влажностью не более 14%, другое сырье растительного происхождения, добавки; сено сечка (60% рассева) 20-80 мм Готовый продукт: Россыпь высокой однородности Габаритные размеры линии (Д*Ш*В), мм: 22725*6000*5375 Обслуживающий персонал: от 2 человек Срок изготовления: 25 дней Срок поставки: 30 дней Состав Линия КВО-СИ-1,5 1 Измельчитель рулонов сена и соломы ИРР-1У 2 Пульт управления ПУ-ИРР-1 3 Зернодробилка пневматическая (решетная) ДКР-4 4 Циклон-разгрузитель БЦР-800АС 5 Затвор шлюзовой ЗШ-25А 6 Одновальный смеситель СВГ-1000 7 Электронное весовое дозирующее устройство ЭВДУ-4000 8 Транспортер шнековый ТШ-150/3-8 9 Цепной транспортер КЦ-С200(ОЦ)-6 10 Задвижка ТЗЭ-200х400(вг) 11 Задвижка ТЗЭ-200(вг) 12 Бункер для зерна БГП-5 13 Пульт управления ПУ-4Ф-50 14 Пульт управления ПУ-4Ф-20 15 Ротационные датчики уровня INNOLevel IL-LAA-N 16 Опора рамы ЦОЛ-9 (h=600) 17 Патрубок выгрузки ТЗ-300 - D200 (h=150) 18 Мягкая вставка D200 с хомутами (h=500) 19 Хомут червячный 140-160 20 Опора силоса БГП-2,5В (h=350) 21 Переходник ТЗЭ-200x400-БГП-10

Линия КВО-1,5 Особенность: Однородность 98% Производительность: 550-1 500 кг/час (4 050 т/год) Мощность: 29,7 кВт Сырьевая база: Зерна бобовых и злаковых, масличных культур влажностью до 14% и жирностью до 7%, лузга зерна бобовых и злаковых культур влажностью не более 14%, другое сырье растительного происхождения, добавки. (в зависимости от рецептуры заказчика) Готовый продукт: Россыпь высокой однородности Габаритные размеры линии (Д*Ш*В), мм: 10440*2410*4500 Обслуживающий персонал: от 1 человека Срок изготовления: 10 дней Срок поставки: 25 дней Линия КВО-3 Особенность: Однородность 98% Производительность: 950-3 000 кг/час (8 100 т/час) Мощность: 42,7 кВт Сырьевая база: Зерна бобовых и злаковых, масличных культур влажностью до 14% и жирностью до 7%, лузга зерна бобовых и злаковых культур влажностью не более 14%, другое сырье растительного происхождения, добавки. (в зависимости от рецептуры заказчика) Готовый продукт: Россыпь высокой однородности Габаритные размеры линии (Д*Ш*В), мм: 11020*3690*4500 Обслуживающий персонал: от 1 человека Срок изготовления: 10 дней Срок поставки: 25 дней Линия КВО-4 Особенность: Однородность 98% Производительность: 950-4 000 кг/час (10 800 т/час) Мощность: 77,6 кВт Сырьевая база: Зерна бобовых и злаковых, масличных культур влажностью до 14% и жирностью до 7%, лузга зерна бобовых и злаковых культур влажностью не более 14%, другое сырье растительного происхождения, добавки. (в зависимости от рецептуры заказчика) Готовый продукт: Россыпь высокой однородности Габаритные размеры линии (Д*Ш*В), мм: 12650*4670*4500 Обслуживающий персонал: от 1 человека Срок изготовления: 30 дней Срок поставки: 40 дней Примерный состав Линии КВО 1 Зернодробилка пневматическая (решетная) ДКР-4 (30 кВт) 2 Бункер для зерна БГП-2,5 Пневмо 3 Электронное весовое дозирующее устройство ЭВДУ-КПК 4 Транспортер шнековый ТШ-200/3-6 5 Одновальный смеситель СВГ-2000 6 Транспортер шнековый ТШ-200/3-6 7 Пульт управления ПУ-КВО-4 8 Опора бункера БГП (h=360) 9 Крышка загрузная СВГ-2000 (2хD200) 10 Переходник БГП-2,5 (БГП-3,5) - D200 11 Патрубок выгрузки ТЗ-300 - D200 (h=150) 12 Шланг из полиолефиновой композиции ф200 (1 м.п.) 13 Хомут червячный 190-210 14 Мягкая вставка D200 с хомутами (h=500) Технологический процесс 1. Загрузка сырья Сырье поглощается роторной дробилкой (ДКР) через устройство ручной загрузки (эжектор) и по ПВХ шлангу направляется в камеру измельчения (посредством воздушного потока, создаваемого ротором с лопатками), где измельчается вращающимися молоткамии с силой отбрасывается на стенки сита до тех пор, пока гранулометрический состав частиц не окажется меньше диаметра отверстий сита, и их не выбросит, под действием воздушного потока вентилятора, в корпус дробилки. 2. Дозирование компонентов После чего измельченное сырье с воздушным потоком, создаваемым вентилятором, нагнетается в бункер (БГП-пневмо). Бункер (БГП-пневмо) устанавливается на электронное весовое дозирующее устройство (ЭВДУ-КПК), дозировка компонентов производится по предварительно занесенному в память устройства рецепту. Оценка веса каждого компонента производится последовательно по его номеру в используемом рецепте, начиная с первого номера, поэтому загрузка должна производиться в той же последовательности, что, и установлено в рецепте. В устройстве ЭВДУ-КПК имеется возможность накопительного учета расхода всех компонентов, взвешивание которых производилось за учетный период. Дозировка компонентов производится путем настраиваемой звуковой индикации. 3. Накопления сырья Контроль заполнения бункера следует производить визуально через смотровые окна на корпусе. Выгрузка отмеренной дозы из бункера осуществляется при открытии ручной шиберной задвижки и с помощью шнекового транспортёра (ТШ) отводится в смеситель (СВГ). 4. Смешивание сырья и добавок Компоненты смешивания подаются через патрубок в бункер смесителя. Одновременно включают привод смесителя, который приводит в работу смешивающий вал с лопастями, происходит смешивание компонентов. Жидкие добавки подаются в патрубок жировой машиной или самотёком после того, как последний сыпучий компонент будет введен в смеситель. Продолжительность смешивания 1,5-6 минут. 5. Выгрузка комбикорма Выгрузка комбикорма осуществляется через выгрузной патрубок путем открытия ручной задвижки (входит в состав смесителя), при включенном смесителе. После завершения операции смешивания включается привод шнекового транспортёра (ТШ) и продукт выгружается в приёмный бункер/ силос/ кормораздатчик (в комплект поставки не входит) или иное приёмное устройство Заказчика. 6. Контроль и управление Контроль и управление вышеперечисленным оборудованием осуществляется с пульта управления ПУ-КВО.

Линия ЛГКВО-1,5 (птица бройлер) Особенность: Однородность смешивания 98% Производительность: 550-1 500 кг/час (4 050 т/год) Мощность: 167,73 кВт Сырьевая база: Зерна бобовых и злаковых, масличных, лузга зерна бобовых и злаковых культур влажностью не более 14%, другое сырье растительного происхождения, добавки (в зависимости от рецептуры заказчика) Готовый продукт: Гранулы/россыпь/БМВД/БВК Габаритные размеры линии (Д*Ш*В), мм: 26670*4750*4700 Обслуживающий персонал: от 2 человек Срок изготовления: 50 дней Срок поставки: 90 дней Линия ЛГКВО-3 (птица бройлер) Особенность: Однородсть смешивания 98% Производительность: 950-3 000 кг/час (8 100 т/час) Мощность: 249,48 кВт Сырьевая база: Зерна бобовых и злаковых, масличных, лузга зерна бобовых и злаковых культур влажностью не более 14%, другое сырье растительного происхождения, добавки (в зависимости от рецептуры заказчика) Готовый продукт: Гранулы/россыпь/БМВД/БВК Габаритные размеры линии (Д*Ш*В), мм: 28034*5180*6200 Обслуживающий персонал: от 2 человек Срок изготовления: 50 дней Срок поставки: 90 дней Линия ЛГКВО-4 (птица бройлер) Особенность: Однородсть смешивания 98% Производительность: 950-4 000 кг/час (10 800 т/час) Мощность: 372,99 кВт Сырьевая база: Зерна бобовых и злаковых, масличных, лузга зерна бобовых и злаковых культур влажностью не более 14%, другое сырье растительного происхождения, добавки (в зависимости от рецептуры заказчика) Готовый продукт: Гранулы/россыпь/БМВД/БВК Габаритные размеры линии (Д*Ш*В), мм: 31800*6330*6200 Обслуживающий персонал: от 2 человек Срок изготовления: 25 дней Срок поставки: 110 дней Пример состава Линии ЛГКВО 1 Зернодробилка пневматическая (решетная) ДКР-4 (30 кВт) 2 ДПУ-127-2 3 Шланг ?125 (1м) 4 Бункер для зерна БГП-2,5 Пневмо 5 Электронное весовое дозирующее устройство ЭВДУ-КПК 6 Транспортер шнековый ТШ-200/3-4 7 Одновальный смеситель СВГ-1000 8 Транспортер шнековый ТШ-200/3-8 9 Бункер для зерна БД-2,5 (ДГ) 10 Пресс-гранулятор для комбикорма ДГ-6В 11 Конвейер ленточный КЛ-С300(ОЦ)-2 12 Конвейер ленточный КЛ-С300(ОЦ)-7 13 Блок охлаждения гранул БО-3 14 Конвейер ленточный КЛ-С300(ОЦ)-8 15 Бункер для зерна БГП-3,5 Фасовка 16 Дозатор ДК-3 (ВД 50С) 17 Компрессор Fubag FС 230/50 CM2 18 Парогенератор ЭПГ-150-5У(ПИД) (Нж) 19 Пульт управления ПУ-КВО-3 20 Пульт управления ПУ-ЛГ-3 21 Матрица SZLJ350 ?3 №357 (1:9,5) 22 Ротационные датчики уровня INNOLevel IL-LAA-N 23 Опора бункера БГП (h=360) 24 Переходник БГП-2,5 (БГП-3,5) - D200 25 Шланг из полиолефиновой композиции ф200 (1 м.п.) 26 Хомут червячный 190-210 27 Крышка загрузная СВГ-1000 (2хD200) 28 Патрубок выгрузки ТЗ-300 - D200 (h=150) 29 Переходник БП-2,5Д-ДГ-6 30 Рама дополнительная ДГ-300/500/700/1000МХ-L h=350 мм 31 Загрузной лоток КЛ-С300(Р) 32 Мягкая вставка выгрузки КЛ-С300 (h=600)

Агромаш-НН производитель смесителей комбикормов. Смеситель ленточный серии СГЛ предназначен для смешивания сыпучих материалов с одинаковым или различным между собой размером частиц, а также для смешивания сыпучих материалов с небольшим количеством жидких компонентов, при условии получения готового продукта в виде сыпучей массы. Ленточный смеситель серии СГЛ может применяться в различных отраслях промышленности и сельском хозяйстве для получения смеси с высокой однородностью. Коэффициент смешивания смесителя СГЛ составляет 95%. Стоимость от 123 000 руб. тел.: 8-920-038-10-54 8-920-036-53-11 e-mail: agro.nn@mail.ru сайт: www.agronnov.ru
