Зерновая жатка: как правильно настроить и отрегулировать?

Зерновая жатка: как правильно настроить и отрегулировать?

1,33К
📝 Перечень необходимых настроек и регулировок зерновой жатки для подготовки ее к работе. Подходит для подавляющего большинства жаток зерноуборочных комбайнов как отечественного, так и зарубежного производства.

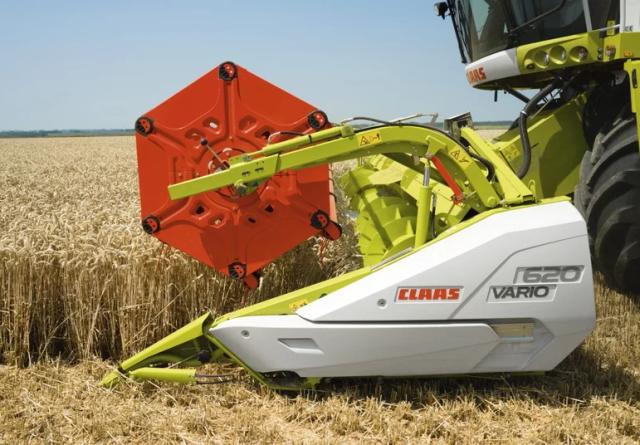

Высота мотовила (регулируется гидравликой): чем выше убираемая культура, тем выше уровень расположения мотовила. При правильной настройке граблины касаются стебля в районе центра его тяжести — примерно 2/3 от уровня почвы или 1/3 от верхней части растения. Когда граблина контактирует со стеблем ниже центра его тяжести, то при срезе он падает вперед через граблину, минуя жатку. Если контакт с граблиной происходит выше центра тяжести, то зерно выбивается из колоса от удара. Удобнее всего находить нужную высоту мотовила следующим способом: выставить его высоту значительно ниже необходимой и начать пробное скашивание. Когда стебли будут падать через граблины, следует короткими рывками поднимать мотовило до тех пор, пока стебли не начнут попадать в жатку;

Вылет мотовила (регулируется гидравликой): мотовило выносится вперед при наличии полеглой массы; находится посередине при наличии нормальной массы; отодвигается назад, если убираемая культура низкая. Полеглый хлебостой требуется поднять выше уровня режущего аппарата, чтобы после среза он поступал в комбайн. Мотовило, отодвинутое вперед, его приподнимет. Когда же хлебостой низкий, то при скашивании он упадет на пальцевый брус, а далее попадет на дно жатки и не захватится шнеком. В этом случае мотовило, смещенное назад, обеспечит его точное перемещение к шнеку;

Обороты мотовила (регулируются вариатором мотовила): настраиваются в зависимости от скорости комбайна. Чем выше скорость движения комбайна, тем выше должны быть обороты мотовила. На полеглом хлебостое обороты повышают, тогда граблины быстрее его поднимают. Если обороты мотовила слишком высоки, то некоторых стеблей касаются две граблины: первая наклонит стебли раньше, чем к ним приблизится режущий аппарат, затем пройдет по колосу, выбивая из него зерно, затем уйдет вверх. В данном случае лишь вторая граблина наклонит стебли в нужное время. Если же обороты мотовила ниже нормы, граблины почти не наклоняют стебли, что вызывает их произвольное выпадение за пределы жатки после скашивания;

Угол граблин (регулируется боковым эксцентриком): регулировка зависит от состояния убираемой массы. При нормальном хлебостое граблины должны быть расположены вертикально. При полеглом — под углом 15 или 30 градусов назад. При высоком хлебостое — под углом 15 градусов вперед. Здесь расчет идет на то, чтобы скошенные растения после попадания на шнек не наматывались обратно на мотовило;

Положение планок на граблинах (регулируется перемещением самих планок): регулировка зависит от состояния убираемой массы. При нормальном хлебостое планки должны быть расположены посередине. При полеглом планки следует снять. При низком хлебостое планки необходимо опустить. При очень низком хлебостое планки необходимо опустить и нарастить гибкой резиновой лентой (для этой цели подойдет полотно от транспортера);

Центровка ножа (регулируется изменением длины шатуна): сегмент должен двигаться между центрами соседних пальцев. Допуск составляет не более 5 мм в каждую сторону. Когда сегмент не доходит до центра, часть растений будет срезана не при первом проходе ножа, а только при втором. Как следствие — низкокачественный срез, вероятные потери, а также большая высота стерни;

Зазор в режущей паре (регулируется пластинами под прижимными лапками): если пластины снять — зазор уменьшится, если добавить — увеличится. В случае слишком малого зазора противорежущие пластины и сегменты подвергаются более сильному износу. В случае слишком большого зазора качество среза будет низким, стебли убираемой культуры будут защемляться в режущем аппарате и забивать его;

Высота консольного шнека (регулируется опорными пластинами с обеих боковых сторон жатки): регулировка зависит от состояния убираемой массы. При нормальном хлебостое пластины должны находиться посередине диапазона регулировки. При слабом хлебостое шнек необходимо опустить. При густом хлебостое — поднять. В случае малого зазора между шнеком и днищем жатки в условиях густой массы шнек будет забиваться. В случае большого зазора масса будет подаваться в наклонную камеру не равномерно, а порционно, что периодически перегружает молотилку (барабан начинает «ухать») и приводит к низкокачественному обмолоту;

Вылет пальцев консольного шнека (регулируется рычагом на правой стороне жатки): пальцы должны иметь больший вылет спереди шнека, уходить в корпус шнека сзади и не касаться днища жатки снизу. Когда убираемая масса наматывается на шнек, необходимо уменьшить вылет пальцев в задней части шнека. Когда масса не захватывается шнеком, необходимо увеличить вылет пальцев в передней части шнека. В случае перестановки шнека, в особенности после его опускания, следует проверить работу пальцев, чтобы они не касались днища жатки;

Высота скашивания (регулируется опорными башмаками): чем ниже опущены башмаки, тем выше срез и тем больше высота стерни. Высота башмаков осуществляется рычагами, расположенными снизу за ветровым щитом. Обычно они имеют четыре положения. В неровных полях высоту среза увеличивают, чтобы в режущий аппарат не попадала земля. В полях с нормальным рельефом высоту можно уменьшить;

Уравновешивание корпуса жатки (регулируется пружинами механизма уравновешивания): при подтягивании пружин давление башмаков на почву снижается, при ослаблении — увеличивается. Равновесие жатки должно быть отрегулировано таким образом, чтобы опорные башмаки не врезались в землю (недонатянутые пружины) и чтобы жатку не бросало вверх на неровностях поля (перетянутые пружины). Проверка производится поднятием корпуса жатки за полевой делитель. Усилие подъема должно составлять 30 кг (комбайнер сможет поднять жатку одной рукой).
