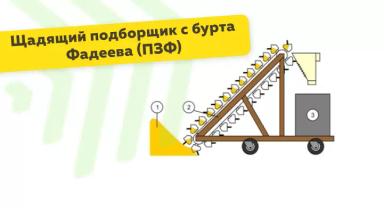

Щадящий подборщик зерна с бурта

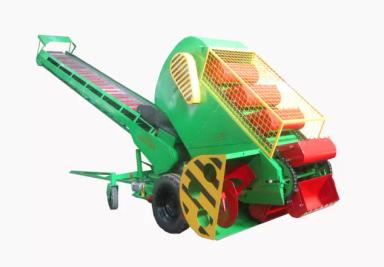

Существует подобный ПЗФ погрузчик зерна Р6 КШП 6 М (Рисунок 5).
Известное устройство состоит из ковшового транспортера с подгребающими шнеками, которые установлены в общем ковше по обе стороны от ковшового транспортера, а общий ковш является питателем для ковшового транспортера. Устройство установлено на самоходной тележке.
Устройство имеет сложную конструкцию, которая не исключает травмирования зерна при его перемещении из бурта в автомашины на транспортеры и иные приемники. При этом между нижней кромкой общего ковша-питателя образуется неизбежно дорожный просвет, который формирует слой зерна под устройством, этот слой травмируется под колесами самого устройства и колесами автомашин, в которые он грузит зерно. Потери зерна могут составлять до 10%.

Целью усовершенствования устройства является устранение потерь зерна при подборе зерна с пола при перемещении его из бурта ковшовым транспортером.
Вышеуказанная цель достигается тем, что подборщик зерна, содержащий установленный наклонно на самоходной тележке ковшовый транспортер, отличающийся тем, что в ковшовом транспортере снаружи вдоль свободной стенки между днищем и передней кромкой каждого ковша установлен, по меньшей мере, один ряд продольных щеток-метелок.

Технический результат: ковши в нижней части транспортера при поступательном движении самоходной тележки в бурт передней кромкой черпают зерно, которое частично заполняет их полость и движется вместе с ковшами по наклонной траектории вверх.

При этом щетки-метелки одновременно с черпанием ковшами зерна подметают его снова в бурт, что устраняет потери зерна под колесами тележки и автотранспорта, на который перемещают зерно с помощью транспортера. Зерно мягко подметается щетками-метелками и не травмируется, что важно для его жизнеспособности и последующего хранения. Предлагаемое устройство непосредственно черпает зерно из бурта, при этом еще и возвращает просыпавшееся на пол зерно из ковшей и возвращает щетками-метелками его в бурт, не оставляя за собой никакого слоя зерна.

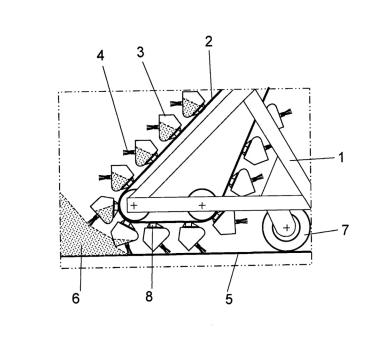

В альтернативном варианте (Рисунок 4) подборщика зерна ковшовый транспортер выполнен таким образом, что, по меньшей мере, два смежных ковша в нижней части ковшового транспортера имеют возможность перемещаться параллельно вдоль пола.

Технический результат: в случае, когда ковшовый транспортер выполнен таким образом, что, по меньшей мере, два смежных ковша в нижней части ковшового транспортера имеют возможность перемещаться параллельно вдоль пола, то происходит более тщательная подборка или подметание зерна с пола в бурт щетками-метелками, которые последовательно, двигаясь одна за другой, более тщательно подметают пол и направляют зерно обратно в бурт для репогрузки в ковши транспортера. Зерно мягко последовательно подметается щетками метелками и не травмируется, что важно для его жизнеспособности и последующего хранения по щадящей зерно технологии.

Рисунок 4. Фрагмент альтернативного общего вида.
