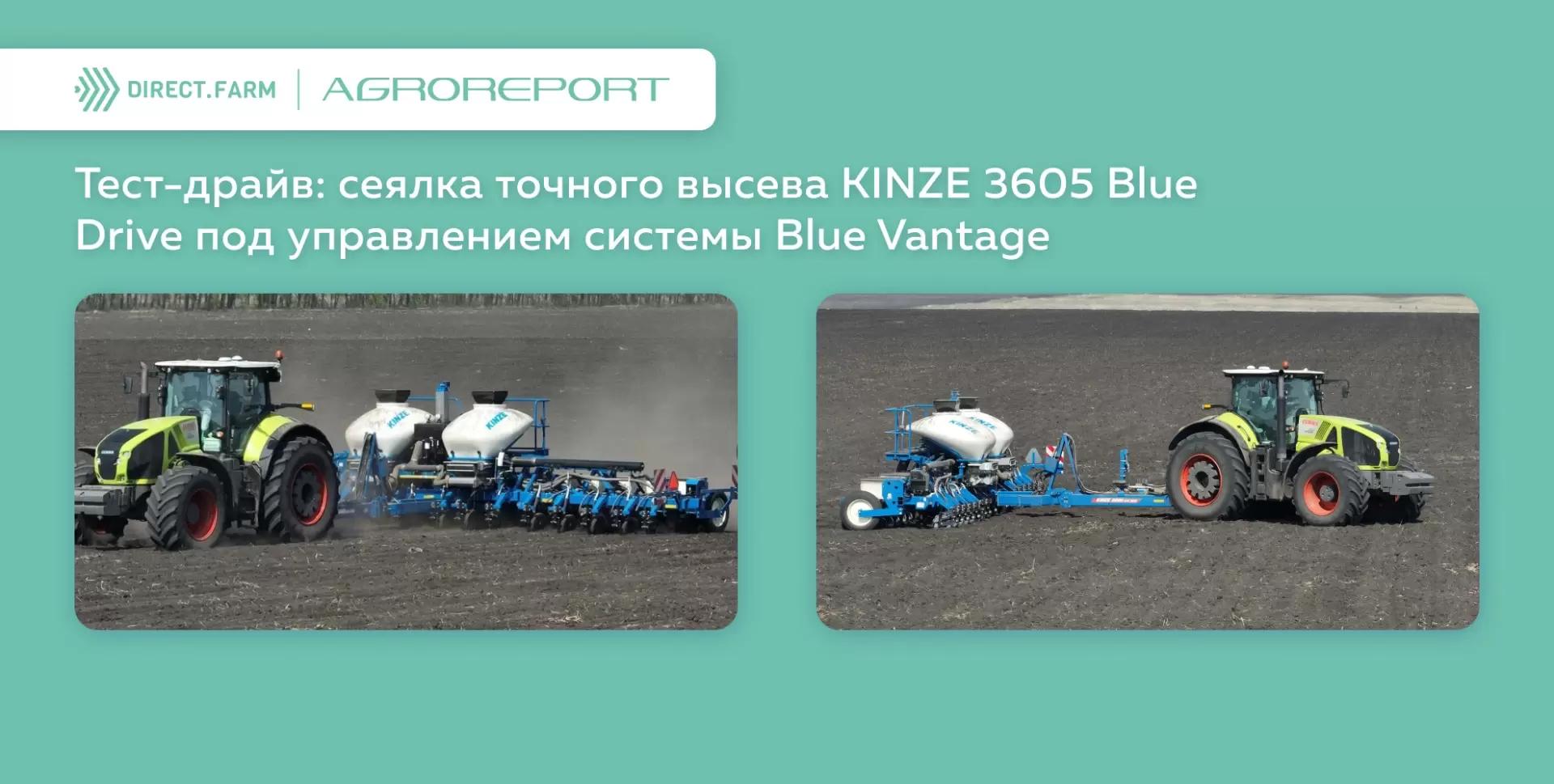

Сеялка точного высева KINZE 3605

Сеялка точного высева Kinze 3605 предназначена для сева разнообразных пропашных культур, таких как подсолнечник, кукуруза, соевые бобы, сахарная свекла, рапс, фасоль и др. Она оснащена 16 высевающими секциями с междоузльем 70 см. Дополнительно сеялка может работать с междурядьем 35 см, при условии установки дополнительных фронтальных высевающих секций. Существенной особенностью сеялки Kinze 3605 является ее компактность для транспортировки – ее ширина не превышает 3,2 м. Это достигается путем поворота рамы с секциями на 90° с помощью гидравлической системы и поворотной оси. Чтобы предотвратить столкновение  с задней частью трактора во время транспортировки, используется телескопическое дышло , управляемое гидравликой. При транспортировке оно удлиняется, а в рабочем положении – укорачивается. Для уменьшения нагрузки на гидравлическую систему, телескопические секции дышла блокируются механическими замками. Сеялка имеет два поднятых положения: транспортное (полностью поднята) и рабочее (крылья выдвинуты, центральные цилиндры на половине хода). В рабочем положении высевающие секции находятся на высоте 35,5 см для поворотов или преодоления препятствий. Сеялка которую удалось протестировать, очень требовательна к гидравлической системе – и вот почему.

Данная сеялка имеет электрический привод высевающих аппаратов Blue Drive, что отмечено на дышле. Важно учесть гидравлическую систему, так как привод высевающих аппаратов работает от автономной электрической системы, поддерживаемой электрическим генератором, который в свою очередь  активируется гидромотором.

Сеялка оборудована двумя центрально расположенными бункерами для минеральных удобрений. Транспортировка гранул осуществляется пневматической турбиной, которая работает за счет гидромотора. Функционирование высевающих аппаратов контролируется вакуумной системой True Rate, где вакуум создается специальной вакуумной турбиной, также приводимой в движение гидромотором.

Для работы с сеялкой требуется трактор с гидравлической системой, способной обеспечивать потом гидравлической жидкости не менее 182 л/мин. В случае недостаточной производительности гидравлической гидросистемы трактора для работы вакуумного вентилятора с гидравлическим приводом и других элементов сеялки, ее можно дополнить автономной гидравлической системой с радиатором и гидравлическим насосом, установленными на валу отбора мощности BOM 1000 об/мин. Если гидравлическая система трактора не поддерживает регулировку потока,  в сеялке можно установить игольчатый клапан для этой цели. Присоединение сеялки к трактору осуществляется через тяговый брус с пальцем. Дополнительно доступна опция для прицепного устройства через нижние тяги навесного устройства категории 3N или 3.

Как уже упоминалось, сеялка Kinze 3605 Blue Drive оснащена вакуумным высевающим аппаратом True Rate. Эта система включает высевающие аппараты, диски для сева и компоненты вакуумной системы, которая в свою очередь включает в себя вентилятор с гидравлическим приводом, который создает поток воздуха через коллекторы, трубопроводы и высевающие аппараты, установленные на каждой высевающей секции.

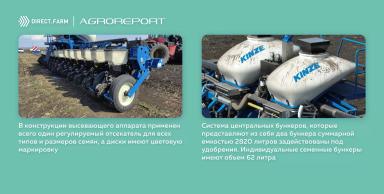

Система True Rate обеспечивает точность посева семян разной формы и размера на скорости до 13 км/ч (с точностью 99%). Для посева разных культур используются специальные диски с отверстиями разной формы и размера, имеющие цветовую маркировку (голубой — кукуруза, серый — подсолнечник и так далее). Замена диска быстрая и простая, хотя требует поднятия верхнего бункера с семенами. Индивидуальные семенные бункеры объемом 62 л. Также высевающий аппарат характеризуется наличием одного регулируемого отсекателя для всех видов и размеров семян. Семена снимаются с высевающего диска в положении «на три часа», обеспечивая одинаковую раскладку независимо от скорости или нормы высева. Семена падают сами, когда проходят зону вакуума. Выталкивающее колесо предусмотрено для гарантированного освобождения диска от семян и чистки отверстий. Эти колеса, специально разработанные для каждой культуры, меняются вместе с высевающими дисками. Упрощая эту процедуру, выталкивающие колеса также имеют цветовую маркировку, соответствующую дискам. При настройке и проверке сеялки удобно активировать высевающий аппарат вручную, нажимая и держа кнопку под бункером с семенами. Все секции снабжены датчиками контроля высева, которые точно регистрируют каждое семя и обнаруживают пропуски и двойники. Семена высеваются в почву через двухдисковые сошники. Глубина высева поддерживается регулируемыми копирующими колесами. Диапазон регулировки составляет 1,2–8,9 см. Изменение глубины легко осуществляется при помощи рукоятки: вперед — меньше глубина, назад — больше.

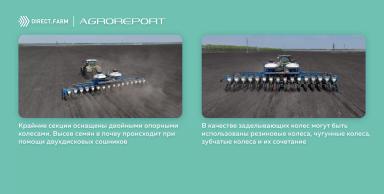

Спицованные копирующие колеса входят в стандартную комплектацию сеялки и имеют преимущество в низком весе, что упрощает посев в условиях высокой влажности. Чтобы предотвратить изменение глубины посева из-за прилипания почвы, предусмотрены специальные чистики в задней части колес. Для обеспечения правильной заделки борозды и контакта семян с почвой служат V-образные заделывающие колеса. Регулировка усилия прижима заделывающих колес осуществляется путем перемещения ручки на верхней части рычага (назад — увеличить давление пружины, вперед — уменьшить). Диапазон регулировки усилия составляет от 0 до 66 кг. В зависимости от объема пожнивных остатков на поле, заделывающие колеса можно размещать смещенно (для оптимизации потока остатков) или напротив друг друга (при посеве на обработанном поле). При выборе расположения следует учесть тип и плотность почвы. Заделывающие колеса предлагаются разных типов: резиновые, чугунные и зубчатые. Также возможно комбинирование различных типов, как в нашем случае — резиновое и зубчатое колесо для заделки борозды.

Вместо заделывающих колес сеялка может иметь регулируемые приспособления для закрытия борозды с семенами рыхлой землей. В зависимости от комплектации у сеялки могут быть механические, пневматические и гидравлические прижимы. Механический прижим включает усиленные пружины с быстрой регулировкой, обеспечивая хорошее проникновение и предотвращая вибрации. Каждый параллельный рычаг снабжается двумя пружинами на каждой стороне. При использовании колтеров с креплениями на секциях, каждый ряд оборудуется четырьмя пружинами.

При использовании двух пружин давление секции на ряд может быть настроено от 19,5 до 113 кг, с четырьмя — от 36 до 213 кг. Пневматическая система регулирования давления обеспечивает удержание одинаковой глубины высева в зависимости от типа почвы. Регулировку можно производить прямо из кабины трактора с помощью блока управления. Воздух для пневматической системы подается воздушным компрессором с ресивером объемом 11,4 л, который работает от постоянного тока 12 В.

Гидравлическая система автоматического прижима True Depth мгновенно регулирует усилие на каждом ряду секций. Она позволяет достичь максимальной скорости высева, соответствуя требованиям. Для особых условий посева могут потребоваться дополнительные механизмы для очистки почвы от мульчи или разрезания дерна. В таких случаях сеялка может быть дополнительно оснащена колесами для пожнивных остатков, колтерами на высевающей секции или их комбинацией — колесами с креплением на колтерах. Эти приспособления могут использоваться на задних и фронтальных секциях.

Сеялка Kinze 3605 может иметь систему внесения сухих и жидких удобрений или поставляется без них. При использовании жидких удобрений, устанавливаются две емкости, поршневой насос, приводимый контактным колесом, и система подачи в борозду. Для сухих удобрений предлагаются: индивидуальные бункеры вместимостью 40 л на каждую секцию и центральная система с двумя бункерами, объемом 2820 л. Эти бункеры также могут использоваться для семян при центральной системе высева.

Система внесения сухих удобрений, созданная сторонним производителем Aulari (модель ALR400), специализирующимся на оборудовании для удобрений, варьируется по способам применения. Для этой цели подходят двухдисковый сошник, зубчатый однодисковый сошник с максимальной глубиной до 10 см, и усиленный однодисковый сошник, который заглубляется до 13 см. Зубчатый однодисковый сошник может быть оборудован регулятором заглубления (копирующим колесом), особенно если требуется точное управление глубиной внесения удобрений.

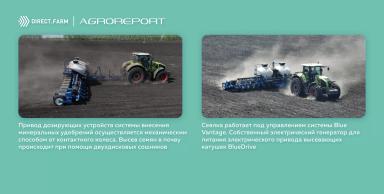

Кроме того, на зубчатом однодисковом сошнике могут быть колеса для пожнивных остатков. Это актуально, если нельзя установить колеса на высевающей секции. При использовании колес или колтеров на секции, применяются кронштейны для удлинения рычагов секций, выносящие их назад на 10,2 см, чтобы обеспечить необходимый зазор для колес пожнивных остатков на сошниках и для усиленных однодисковых сошников для удобрений. Для подачи минеральных удобрений используется механический привод дозирующего устройства, работающий от контактного опорного колеса. Норма высева регулируется и контролируется с помощью градуированной шкалы.

Исследования показывают, что повышенное давление на почву снижает урожайность из-за недостаточного доступа кислорода, влаги и ограничения роста корней. Проблема актуальна для центральных бункеров в сеялках, которые увеличивают давление на почву. В сеялке Kinze данная проблема решена гидравлической системой весового баланса. В случае с центральными бункерами избыточный вес на центральной секции рамы распределяется, подобно сеялкам без центральных бункеров. Система контролирует вес центральных бункеров индивидуально, регулируя передачу веса в зависимости от их заполненности. Опционально сеялка может быть оснащена этой системой. В стандартном режиме она следует рельефу поля через гибкость рамы. В транспортное положении эта возможность исключается гидравлической системой.

Сеялка Kinze 3605 Blue Drive использует систему Blue Vantage для управления основными функциями. Цветной сенсорный дисплей в кабине трактора обеспечивает контроль и управление. Система имеет интуитивный интерфейс, полностью на русском языке, что упрощает использование. Дисплей на одном экране отображает всю важную информацию о посеве. Система управления обеспечивает индивидуальное управление секциями. При въезде на уже посеянный участок сеялка автоматически отключает некоторые секции, предотвращая пересев. Функция компенсации поворота обеспечивает равномерное внесение семян в поворотах. На дисплее можно выводить изображения с установленных камер видеонаблюдения (опционально). Сеялка с навигацией и возможностью обмена данными, например, несколько сеялок под управлением системы Blue Vantage могут отмечать обработанную площадь в реальном времени.

Для непрерывной работы сеялки Kinze 3605 (и аналогичных современных машин компании) используются герметичные подшипники с долгосрочной смазкой, не требующие обслуживания. Они устанавливаются на приводных валах, высевающих секциях и трансмиссии.

Первое знакомство с сеялкой оставляет двоякое впечатление. С одной стороны, она проявляет функциональность, мобильность и универсальность. С другой стороны, обилие гидравлических и электрических систем добавляет сложности в конструкцию и повышает вероятность связанных с ними неисправностей. Однако, когда видишь эту современную машину в работе, достигающую высоких показателей производительности и точной раскладки семян, становится очевидным, что в современном сельском хозяйстве невозможно добиться таких результатов без передовых технологий.
