Разделение семян по форме и свойствам их поверхности

Различие семян по форме и состоянии поверхности  широко используется при очистке и сортировании зерновых смесей.

Семена разных культур могут иметь различную форму (плоские, длинные, шарообразные, трехгранные) и состояние поверхности (гладкую, шероховатую, пористую, бугристую, ямчатую, покрытую пленками, пушком).

Коэффициент трения при движении таких семян по наклонной поверхности также различен. С учетом этого для разделения семян созданы устройства, имеющие наклонные фрикционные поверхности: горки, винтовые сепараторы, фрикционные триеры.

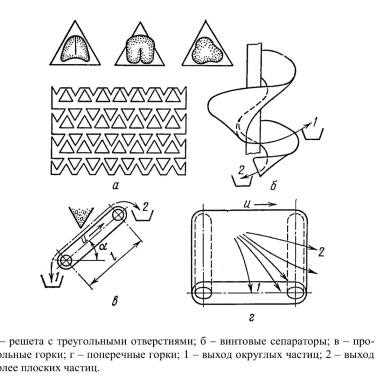

На рисунке 2a представлено решето с треугольными отверстиями, используемое для выделения семян сорняков трехгранной формы. Так на таких решетках из пшеницы можно выделить гречишку (карлык), семена которой имеют треугольную форму, из тимофеевки – щавель мелкий и др.

Сортировка «Змейка» (рисунок 2б) предназначена для разделения семян, различающихся между собой по форме и состоянию поверхности, например, вики от овса, битых семян от основной массы и т. д.

Округлые зерна и частицы неправильной формы, поступающие на винтовую поверхность сепаратора, движутся по ней по разному.

«Змейка» состоит из воронки с отверстием для выхода семян, трех винтовых желобов и винтового кожуха. Засыпанная в воронку масса семян распределяется по трем желобам и под действием силы тяжести движется вниз.

Семена шаровидной формы или с гладкой поверхностью по мере передвижения вниз удаляются от оси змейки дальше, чем семена плоские, длинные или с шероховатой поверхностью, и выпадают в кожух, огибающий желоба; примеси сползают вниз по желобам и попадают в лоток 2.

Змейки могут применяться для разделения вико-овсяной смеси на овес и вику и для выделения гороха из овса.

Продольные и поперечные горки. На горках с продольным и поперечным движением полотна представленных на рисунке 2 в и г, частицы разделяются по форме с учетом шероховатости их поверхности. На горке с продольным движением полотна, гладкие частицы с округлой формой скатываются вниз (лоток 1), а более плоские шероховатые увлекаются полотном и ссыпаются в лоток 2. На этих горках хорошо очищать семена свеклы.
При очистке на горках с поперечным движением полотна округлые и гладкие семена поступают к выходу 1, а шероховатые, плоские - к выходу 2.
Горки с поперечным движением полотна используют для выделения семян повилики из семян, льна и клевера.
Устройства для отделения клубней от почвенных комков и камней, применяемые в картофелеуборочных машинах, работают по такому же принципу. Здесь использован принцип большей способности клубней к качению, чем камней и комков.

По сравнению с другими очистительными машинами четырехъярусная горка ОСГ-0,5 обеспечивает наиболее высококачественную очистку семян свеклы. При оптимальном режиме работы (угол наклона положен 19°, частота вращения валов привода полотен 60...150 об/мин) и производительности 140... 180 кг/ч горка обеспечивала чистоту посевного материала 98,6...99,9%. За счет выделения горкой неполноценных семян лабораторная всхожесть посевного материала повысилась с 75 до 87%, а полевая - с 37 до 82%.

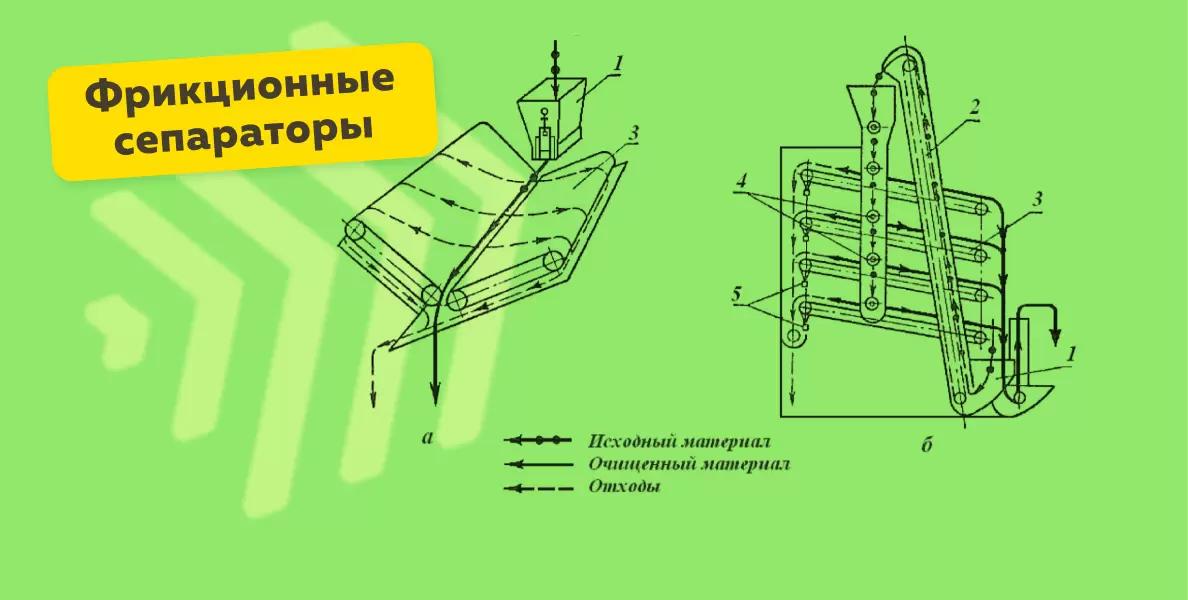

Сепарирующими органами машины являются четыре горочных бесконечных полотенных стана 3 (рис. 1б), поставленных один над другим и работающих параллельно.

Принцип работы горки основан на различии свойств поверхности, формы и массы семян и примесей.

Очищаемый материал из приемного бункера скребковым транспортером подается в распределительный бункер, откуда самотеком поступает в левый загрузочный канал, а в правый подается шнеком. Из загрузочных каналов смесь подающие шнеки 4 равномерно распределяют ворох по ширине полотенных станов 3.

Семена с гладкой округлой поверхностью скатываются по полотнам вниз в канал для схода и отсюда шнековоскребковым транспортером через рукав с зажимным устройством подаются в подвешенные мешки.

Фракции с плоской и шероховатой поверхностью (стебельки, листья) увлекаются полотнами вверх и сбрасываются в канал схода и отхода, откуда шнеком через окно выводятся в ящики отходов.

Подготовка к работе и регулировки фрикционных сепараторов.
В хозяйства сепараторы поступают в частично разобранном виде (ОСГ-0,2А- со снятыми засыпным ковшом и полотнами; ОСГ-0,5–со снятыми загрузочным бункером, скребковым транспортёром и приводом транспортеров). Поэтому проводят досборку машин, а затем подтягивают соединения, регулируют натяжение передач, проводят смазку и обкатку.

Натяжными механизмами регулируют натяжение полотен и параллельность осей ведущего и ведомых валов.
При нормальном натяжении полотна не буксуют, а при отсутствии перекоса-не сбегают в одну сторону. Отрегулировать положение щеток так, чтобы они слегка касались полотен, поскольку сильное прижатие вызывает повышенный износ полотен.
В ОСГ-0,2А, кроме того, необходимо, чтобы маятниковая щетка отклонялась в обе стороны, на одинаковый угол и при перпендикулярном ее положении относительно полотен слегка касалась их поверхности. Угол наклона полотен устанавливают так, чтобы семена с гладкой и округлой поверхностью скатывались, а с плоской и округлой - уносились вверх.

Углы наклона устанавливают в ОСГ-0,2А механизмом регулировки, а ОСГ-0,5-механизмом подъема типа домкрата.

Примерные углы наклона: 37-42° для очистки семян льна; 18-27°- семян свеклы; 25-26°-семян моркови от повилики; 30-35°-семян редьки от вьюнка; полевого и семян капусты от горца вьюнкового, мари белой, пикульника красивого. При очистке семян моркови горку оснащают полотном из клеенки, лука-из байки, редьки и капусты-из брезента.

Осевой угол наклона горки ОСГ-0,2А должен быть 3-4°.
Подачу семян регулируют так, чтобы смесь на полотно поступала равномерным слоем толщиной в односемя и каждое семя могло перемещаться независимоот других.
