Вопрос: Подскажите, пожалуйста, кто какие самотёки для зерна на сушилке использует? Может, есть какие-нибудь долговечные решения? У нас стоит сейчас ПНД труба (внутренний диаметр на 290 мм), на 2 года хватает. И её сейчас что-то не найти.
Самотёки или самотечное оборудование – называется все конвейерное оборудование, в котором зерно движется под действием силы тяжести в элеваторах, ЗАВ/КЗС и др. Свое название получило из-за особенностей транспортировки сырья, которое самостоятельно «стекает» без какого-либо воздействия извне за счет гравитации и естественного наклона труб.⠀
Самотёки или самотечное оборудование – называется все конвейерное оборудование, в котором зерно движется под действием силы тяжести в элеваторах, ЗАВ/КЗС и др. Свое название получило из-за особенностей транспортировки сырья, которое самостоятельно «стекает» без какого-либо воздействия извне за счет гравитации и естественного наклона труб.⠀

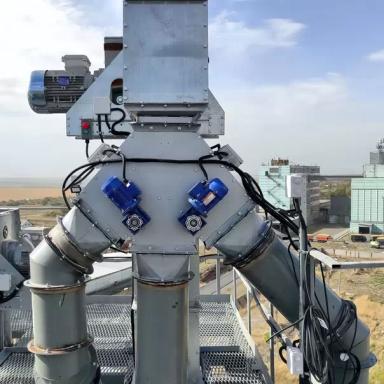

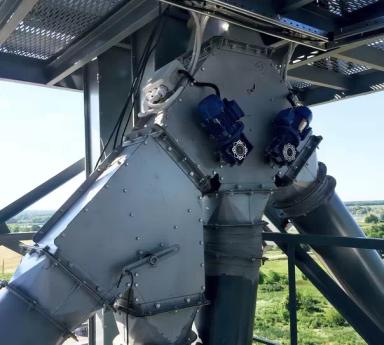

Элементы, образующие транспортную линию: трубы, переходники, вводы, хомуты, задвижки, колена, перекидные клапаны, системы боковой разгрузки силосов и т.п.⠀

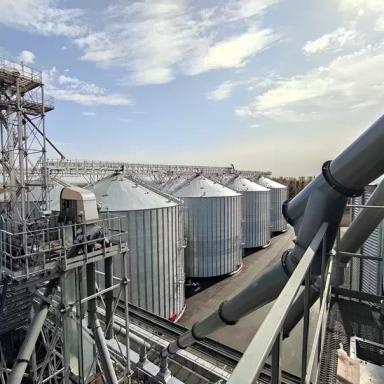

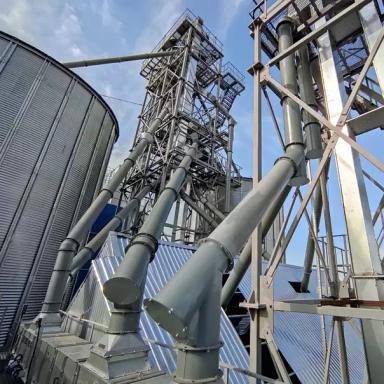

Самотеки относятся к дополнительному элеваторному оборудованию и связывают между собой основное оборудование: нории, конвейеры, силосы, сепараторы, зерносушилки, завальные ямы и пр.
Без данного оборудования работа элеватора и комплексов ЗАВ/КЗС невозможна. Конечно, можно транспортировать зерно только при помощи норий или конвейеров, но экономичнее дополнительно использовать самотечные элементы там, где гравитация справляется сама. Нужно только задать правильное направление потока с помощью элементов системы.⠀
Нет универсального совета, какой тип самотёков лучше. Решение о целесообразности применения того или иного типа самотёчного оборудования должно приниматься с учётом особенностей конкретного проекта.
Основной компонент самотёчного оборудования и самое слабое звено в сушильно-складском комплексе – самотечные трубы.
Они бывают трех видов:
- Круглые
- Прямоугольные
- Квадратные
- из высококачественной горячекатаной листовой стали 1-го сорта с толщиной стенки в пределах 2-4 мм,
- нержавеющей стали,
- черного металла,
- черного металла с оцинковкой, порошковым покрытием, покрыты алинолом +гальванол, алинолом
- возможно изготовление из современных полимеров, основными преимуществами которых являются легкий вес и отсутствие вероятности возникновения коррозии.
Для увеличения долговечности и надежности зернопроводов рекомендуют:

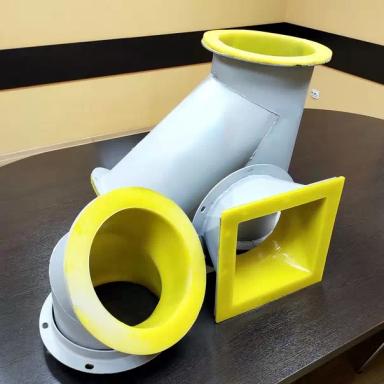

- Полиуретановые вкладыши толщиной от 4 мм, которые вставляются в зерновые самотеки (трубы круглого или квадратного сечения).
- Футерование зернопровода (обрезинивание полиуретаном) - нанесение высокостойкого к истиранию материала на металлические конструкции в целях защиты их от разрушения. Полиуретан равномерно наносится на внутреннюю поверхность трубы толщиной 1,5-10 мм без шов.
- Футеровать зернопровод ПНД-трубой. ПНД (полиэлитен низкого давления) - вкладыш устанавливается в металлический зернопровод. Придаёт жесткость конструкции и держит размер при сильном перепаде температур, решает проблему со статическим электричеством.
При проектировании и эксплуатации самотечных систем стоит учесть:
Скорость движения зерна по самотеку высокая – она может достигать даже 10–15 м/с. Как следствие – повышенный бой зерна. Избежать этого помогают гасители скорости.
Самотечное оборудование следует грамотно спроектировать, рассчитать углы наклона зернопроводов, дабы исключить заторы зернового потока. Если учтены инерция и гравитация – тогда система самотеков на вашем элеваторе будет служить долго.
В круглом зернопроводе изнашивается практически вся нижняя часть. Поэтому для уменьшения истирания наиболее уязвимых участков трубу слегка переворачивают вокруг собственной оси, чтобы данный процесс проходил равномерно по всей площади.
Со временем труба в любом случае заменяется на новую, однако для увеличения срока службы внутренние части системы могут дополняться футеровкой – такой вариант намного надежнее и долговечнее в условиях активной эксплуатации.⠀
Обычно на самотеках футеруются места, наиболее подверженные истиранию, – там, где зерно меняет свою траекторию движения. Футеровка такого участка не позволит износиться ему раньше, чем износится весь остальной самотек. Если же сэкономить на правильном проектировании и футеровке самотеков, в лучшем случае они успеют проработать один сезон.
Чинить самотечное оборудование непросто: ведь оно «разбросано» по всему элеватору, к тому же на высоте (сварочные работы здесь запрещены). То есть в случае выхода из строя его придется снимать, а значит, на значительный период времени останавливать весь технологический процесс. Поэтому часто прибегают к «хэндмейд-ремонту» с помощью резины и скотча, что также не всегда спасает ситуацию.
При разработке проекта нужно учитывать, что пропускная способность самотёка не должна ограничивать производительности норий и конвейеров. Для этого подбираются самотёки определенного сечения, и расположены они должны быть под определенным углом, чтобы зерно могло легко стекать и не зависать в нём. Так вы не снизите производительность всего элеватора.
Для влажного зерна угол наклона самотёка должен быть более отвесным, чем для сухого. Влажные, вязкие продукты всегда движутся по самотёку тяжелее и медленнее. Угол наклона и сечение самотека надо подбирать с учетом типа продукта, засоренности и влажности.
