Скальператор для очистки зерна

657

Перед основной очисткой зерна из вороха желательно убрать посторонние примеси: комочки земли, камни, гайки, соломистые частицы, мешающие или затрудняющие последующую чистку. Скальператоры просто и быстро справляются с этой непростой задачей.

Цели применения скальператоров:

Удаление крупного сора.

От качества очистки зерновых или масличных на начальном этапе подработки – т.е. на этапе грубой очистки – зависит износ машин, через которые это зерно будет проходить на последующих этапах: во время первичной и основной очистки.

Для обеспечения нормальной работы сушилок, предотвращения их забивания и снижения расхода энергии, расходуемой на сушку продукта.

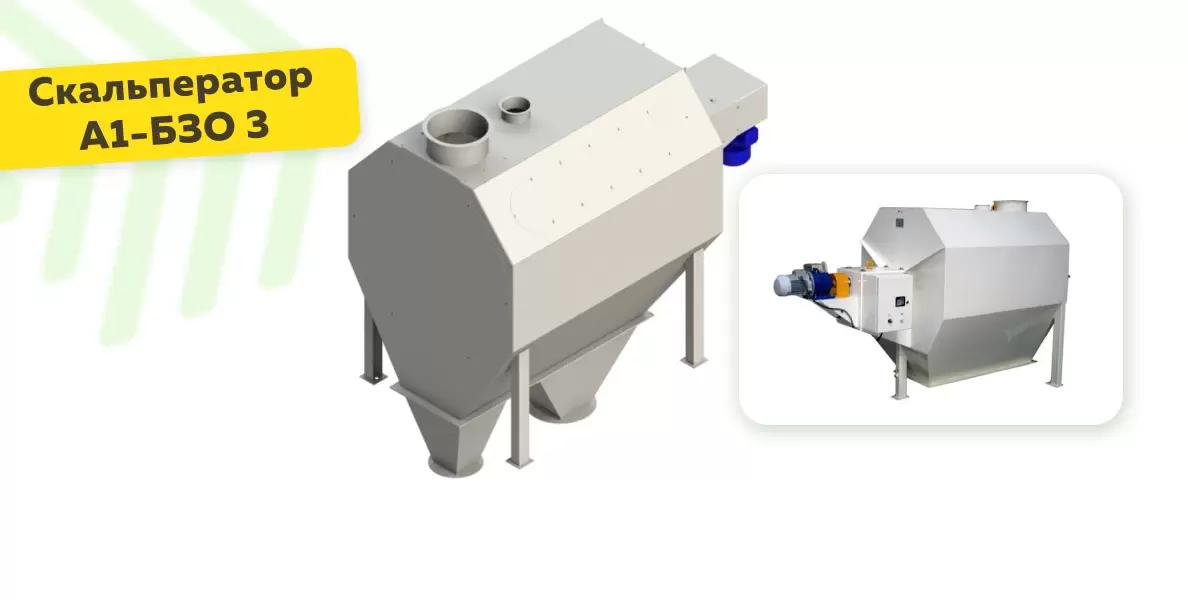

Барабанный скальператор А1-Б3О предназначен для предварительной очистки от крупных и грубых примесей. Применяется в составе технологических линий на элеваторах, мельницах, крупозаводах, маслоцехов. Устанавливается обычно на начальной стадии очистки, перед основным сепарированием.

Скальператор состоит из корпуса, внутри которого на валу закреплен ситовой цилиндр с винтовой лопастью для транспортировки грубой примеси. Вращение цилиндра осуществляется от мотора редуктора. В верхней части скальператора расположен приемный патрубок, в нижней части выпускной патрубок для зерна и выпускной патрубок для грубых примесей. Скальператор может комплектоваться дополнительными ситами для очистки таких культур как подсолнечник, просо, гречиха, кукуруза на зерно и т.д.

Принцип работы

Исходная смесь поступает самотеком через приемный патрубок, внутрь приемной части решетного цилиндра. Проходя беспрепятственно через отверстия цилиндра, которые больше размеров зерна, очищенное зерно по выпускному патрубку выводится из машины. Грубая и крупная примесь постепенно перемещается по винтообразной лопасти к выпускному патрубку для примесей.

На эффективность работы скальператора влияют частота вращения ситового цилиндра, размеры ячеек сита и степень очистки сит.

Отличительной особенностью скальператора являются высокая эффективность
очистки от крупных примесей, простота замены сит и высокая надежность работы.

Неисправности, которые могут возникнуть при эксплуатации скальператора А1-Б30

из-за чрезмерной подачи зерна и засорения отверстий ситового барабана вместе с грубыми примесями выделяется зерно;
в случае неподжатия щетки и износа эластичных прутков забиваются отверстия ситового барабана, а при ослаблении приводных ремней барабан не вращается;
перегрев корпусов подшипников и червячного редуктора свидетельствует об отсутствии смазки.

Техническая характеристика барабанного скальператораА1-Б30

Производительность 100 т/ч, размеры ситового цилиндра: длина - 1078 мм, диаметр - 950 мм, чтота вращения ситового цилиндра 21 мин-1, расход воздуха на аспирацию - 12 м3/мин, мощность электродвигателя - 0,37 кВт, габаритные размеры 2150x1130x1666 мм, масса - 400 кг.

Ротационные скальператоры Р1-БЗО-М, Р1-БЗО-2М могут использоваться в качестве машин первичной очистки зерна и калибровочных машин, для отделения примесей, отличающихся от зерна шириной и толщиной.

Предусмотрены два режима работы:

Первый режим - предварительная очистка.
Второй режим - основная очистка.

Первый режим начинается с прохода зерна через воздушный канал, где убирается пыль и мелкие, легко сдуваемые частицы. Очищенное зерно самотёком перемещается во вращающийся барабан, где с помощью шнека проходит по разным отделениям, в которых отсеивается весь крупноразмерный мусор диаметром более 8 мм.

Второй режим начинается и проходит так же, как и первый, но зерно дополнительно пропускается через вспомогательные решета и проходит более качественную очистку.

Особенности ротационных скальператоров БЗО-М и БЗО-2М.
