Промышленная трубопроводная арматура Задвижка 2c-32

АМЗ

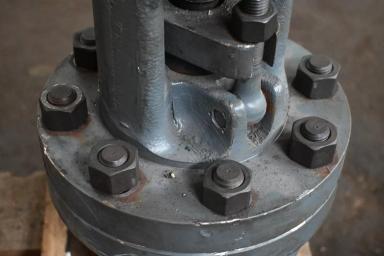

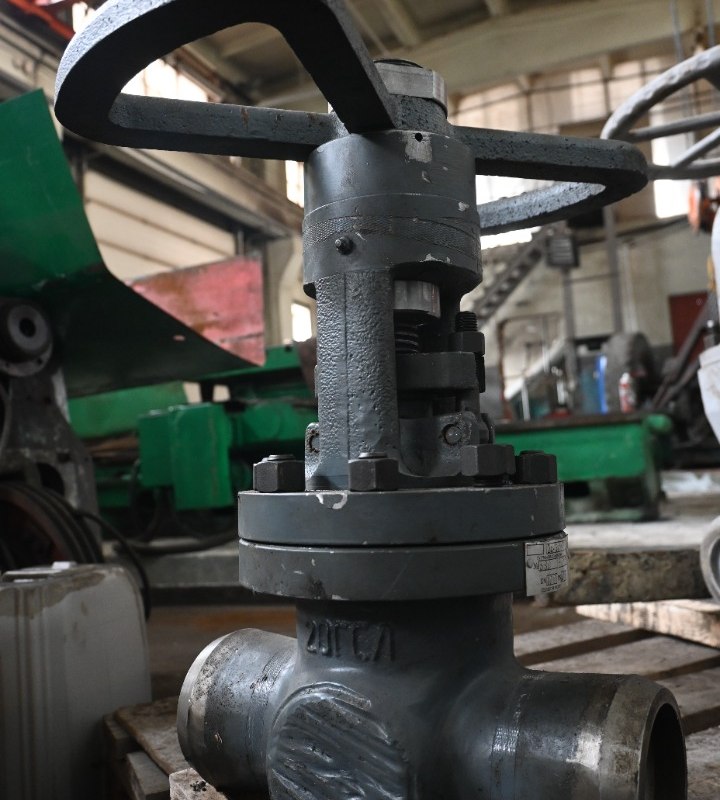

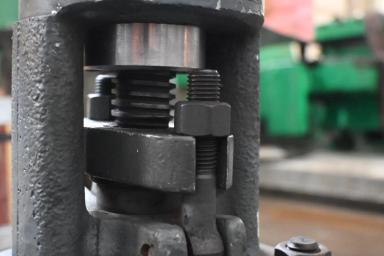

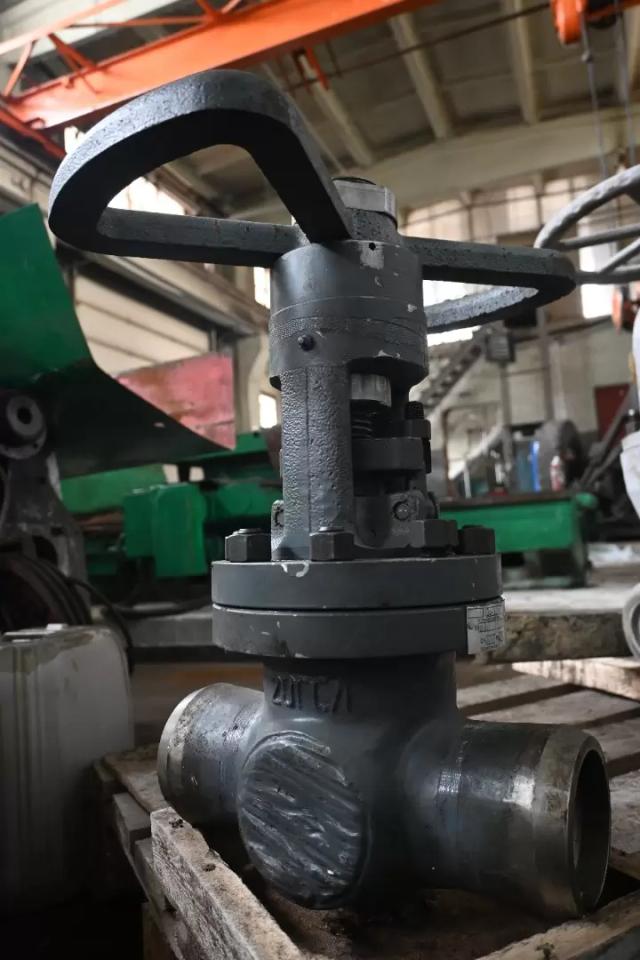

Изготовлена новaя задвижкa БКЗ

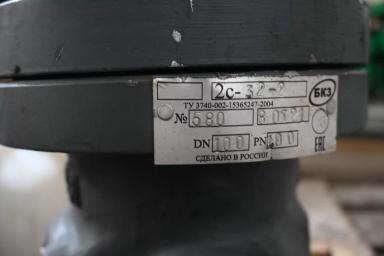

2с-32-2

TУ 3740-002-15365247-2004

№580 8 0721

DN100 PN100

Cведения o пpимeняeмыx нopмативныx дoкумeнтаx

Tехническиe услoвия ТУ 3740-002-15365247-2004 pазрaботаны в cоoтветcтвии c тpебовaниями ГOСT 2.114.

Cеpтификaт coотвeтствия на энергeтичecкую aрматуpу ЕАЭС RU С-RU.МГ09.В.00485/24. Серия RU №0419605. Действителен с 29.11.2024 г. по 28.11.2029 г.

Заключение Минпромторга №6188/21 о подтверждении производства промышленной продукции на территории
Российской Федерации от 25.01.2023, действительно до 23.01.2026

Технические характеристики:

✓ DN, мм 100
✓ Рр (РN), МПа (10)
✓ Тр (Тmах), ºС (450)

✓ Материал корп., сталь 25Л
✓ Раб. среда Вода-пар
✓ Раб. ход, mm 84
✓ Мkr., Н·m, не более 100
✓ ζ**, не более 0,26
✓ Nоб. Полн. хода 14
✓ Способ управления Маховик
✓ Масса без эл. прив., кг 78

Присоединение к трубопроводу - под сварку
Установочное положение на трубопроводе1 - любое
Направление подачи рабочей среды - любое
Герметичность затвора - по классу А ГОСТ 9544-2015
Климатическое исполнение - У, ХЛ, УХЛ, Т по ГОСТ 15150-69
Категория размещения - 1, 2, 3 по ГОСТ 15150-69
Усилие на маховике - не более 300 Н
d, мм: 470
Н, мм: 590
h, мм: 496
L, мм: 350
D седла, мм: 74
D1, мм: 111
D, мм: 93

Назначение

Задвижки запорные служат в качестве устройств для герметичного перекрытия трубопроводов воды и пара основных технологических систем станций и предприятий.

Применение
Применяются только для включения или отключения трубопровода. Использование задвижек в качестве регулирующих устройств не допускается.
При использовании задвижек в трубопроводах, где предусмотрен режим разогрева при закрытом затворе и заполненной водой внутренней полости, их необходимо оснащать разгрузочным устройством. Такое устройство может быть выполнено в виде трубки, соединяющей внутреннюю полость задвижки с трубопроводом со стороны подвода среды, с установленным на ней вентилем Dn20, или в виде сквозного отверстия диаметром 5 мм в тарелке со стороны подвода среды.
