Ни дня без поста про CR 11 - система очистки (часть вторая) - день пятый

 Вот что кардинально изменилось в машине с системой очистки, чтобы повысить её производительность:

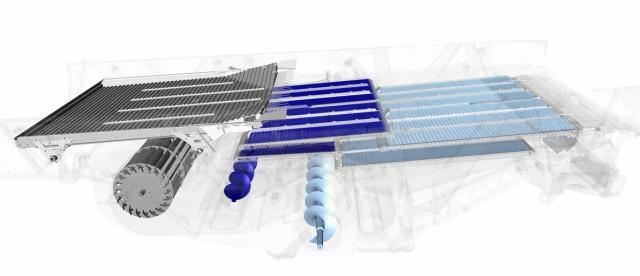

1. Новый решетный стан Twin Clean.

Впервые в машинах серии CR была внедрена новая конфигурация решет — Twin Clean. В этой системе установлено два верхних решета с каскодом между ними и два нижних решета, также с каскодом. Под первым нижним решетом находится первый транспортировочный поперечный шнек, который отправляет чистое зерно в зерновой элеватор. Благодаря этому от 30% до 40% чистого зерна из зернового вороха сразу попадает в бункер, не проходя через второе верхнее решето. Это значит, что на втором верхнем решете будет меньше массы для продувки, что позволит увеличить его производительность.

2. Проактивная система перераспределения зернового вороха на решетах.

В базовой комплектации машины CR11 появились несколько новых элементов для новой системы перераспределения зернового вороха на системе очистки:

   – Два датчика потерь: в конце решет с левой и правой стороны.

   – Два датчика давления воздуха: на первом верхнем решете с левой и правой стороны.

   – Два толкателя с электрически изменяемой длиной штока: один на решетном стане, другой — для верхних решет. Актуаторы изменяют кинематику компонентов в зависимости от показаний датчиков.

Система распределяет зерновой ворох по всему решетному стану для равномерной обдувки. Это минимизирует потери и улучшает очистку в различных ситуациях:

   – При неравномерном запитывании массы от жатки из-за неравномерности урожайности.

   – При уборке склоновых земель, где диагональный наклон корпуса комбайна может привести к скатыванию вороха по бокам системы очистки.

Сигналы от датчиков обрабатываются компьютером и передаются на актуатор, который удлиняет или укорачивает тягу бокового толкателя. Сила толчка изменяется в противоположную сторону от места скопления вороха, что минимизирует потери и оптимизирует чистоту зерна в бункере.

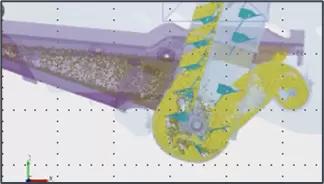

Без изменений осталась система роторного домолота Roto-thresh, которая располагается по обеим сторонам от решетного стана. Масса после домолота поступает не на ротор, а на скатную доску. Это уменьшает степень нагрузки на ротор и снижает дробление недомолота за счёт более бережного домолота и кратчайшего пути домолоченной массы на систему очистки.
