Аэратор зерна своими руками

1,78К

Аэратор зерна - это устройство для активной вентиляции насыпи зерновых, масличных и бобовых культур. Его можно использовать для вытяжки лишней влаги из очага самосогревания зерна, а также для нагнетания наружного воздуха в насыпь.

💬 Каждый производитель зерна, хранящий его до мая, должен иметь аэраторы (30-40 штук). Это отличная альтернатива стационарной системе вентиляции зернохранилищ.

Один аэратор стоит от 30 до 50 тыс. руб. Устройство у него очень простое: вентилятор + труба - воздуховод. Для тех, кто хочет сэкономить и сделать аэратор зерновой своими руками представляем подробную инструкцию.

Вентилятор высокого давления. Производители ставят электродвигатели мощностью 1,0-1,5 кВт, n=3000 об/мин, 1500 -1600 куб. м/ч, полное давление в рабочей зоне - 1,1-1,2 кПа. Вентилятор ВЦ-14-46 №2. Напряжение питания 380 или 220 В.

💬Покупать лучше всего электродвигатель с улиткой, чтобы не пришлось изготавливать ее, помимо этого придется монтировать двигатель и основные составные части в нее - это отнимет много времени и сил.

Диаметр воздуховода нужно подбирать под размер нагнетательного и отводящего патрубка улитки.

При смене положения улитки вентилятор может работать как на нагнетание, так и на оттягивание воздуха.

Нижняя секция со шнеком и перфорацией. В продаже имеет высоту 1,35-2,0 м, диаметр 100-120 мм. Толщина стенки 1 мм. Снабжена специально разработанным шнеком для удобства вкручивания всей установки в бурт зерна и перфорированной частью, с диаметром отверстий 2-2,5 мм.

💬 На нижнюю часть заклепками вы крепите сито с мелкими отверстиями и уже на него навариваете витки (3 или 4 достаточно) - необходимую длину создаете макетом бумаги - вырезаете примерный диаметр, равный диаметру трубы (от 3 до 4 витков, но можно и больше, тогда закручиваться аэратор будет легче). В конце навариваете острие - делается из обычного 1 мм-го металла, абсолютно также создаете макет из бумаги с диаметром вашей трубы, подгибаете молотком и затем завариваете шов соединения сваркой.

Вставка или неперфорируемая труба имеет высоту 0,5-1 м, выполнена из цельнометаллической трубы диаметром 100-120 мм, толщина металла 1-4 мм.

Система крепления составных частей мобильной трубы между собой состоит из пальца, шплинта и шайбы. Высота аэрационной трубы регулируется количеством используемых вставок. Количество вставок зависит от высоты насыпи.

Верхняя секция имеет высоту 25-65 см, диаметр 100-120 мм, снабжена рукоятками для вкручивания всей установки в насыпь.

💬 Верхнюю часть делаете из трубы, сверху подгибаете форму конуса, чтобы аэратор стоял как можно плотно, иначе часть воздуха будет выдуваться уже вначале, не поступив в нужные слои семян. Приварить 2 боковых металлические трубки или арматуры по бокам на месте вставки самого аэратора в верхнюю часть трубы.

Установка

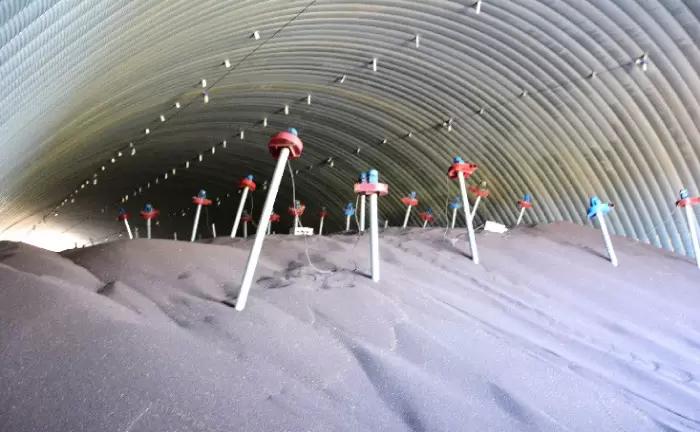

💬 Радиус продувки зерна зависит от мощности двигателя, который у вас установлен - максимально аэратор может продувать до 3 м в диаметре от трубы. Так что располагаете аэраторы в шахматном порядке так, чтобы между их установкой не было очагов с влажным зерном (на 2-3 м друг от друга). Высота насыпи должна быть в районе 2-3 м не более.

💬 Хочу обсудить как применять. Зерно с поля идет с температурой 25-30 градусов с сушилки 40 - 45 °С. В складе слой 2.5-3 м. Если ничего не делать через 2-3 месяца будут проблемы. От уплотнения, до появления вредителей. Слой бурта 2-3 метра. Аэратор загоняем на 1.2 м. Расстояние между трубами 1.5-2 метра. Не забываем про понятие: равновесная влажность. Обычно на одном месте оставляем на сутки. Перестановка занимает 20 минут. Можно сделать много труб и переставлять только вентилятор. Обязательно измеряем температуру. Хорошо если будет 15 градусов. Начинает температура расти, появились уплотнения, еще раз нужно продуть.
